Як укладати теплий водяна підлога

Організація теплих підлог це сучасне рішення, яке забезпечує комфорт і затишок в житлових приміщеннях. Для їх стабільної функціональності важливо знати про тонкощі монтажних робіт. Тому перед тим як укладати теплий водяний підлогу слід ознайомитися з існуючими порадами та рекомендаціями. У цій статті ми розглянемо послідовні кроки щодо виконання цієї роботи без залучення фахівців.

Особливості водяного обігріву

Дана схема опалення має свої обмеження. Наприклад, здійснювати її монтаж в багатоквартирному будинку не рекомендується. Особливо якщо у вас централізована система опалення. Підключення теплої підлоги до центральної системи опалення може призвести до дисбалансу, внаслідок якого у ваших сусідів по одному стояку, батареї будуть холодними. Крім того, такі теплі підлоги залежні від центральної системи, і працювати будуть тільки в опалювальний сезон.

Зверніть увагу! Якщо у вашій квартирі зроблено індивідуальне опалення або в новобудові передбачається окрема гілка для прокладки теплої підлоги, то ніякого дисбалансу не буде.

Що стосується заміських будинків, то виготовлення теплої підлоги навіть рекомендується. Для цього можна скористатися кількома методами монтажу:

• Бетонний.
• Настильний.
• Дерев'яний.

Ми розглянемо гідності кожної методики. Але, незалежно від методу укладання, вся робота ділиться на 4 етапи:

1. Створення проекту.
2. Підготовка.
3. Монтаж системи.
4. Укладання підлогового покриття.

Більш того, незалежно від обраного вами методу, укладання водяної теплої підлоги своїми руками можлива. Для цього необхідно бажання, а результат обов'язково прийде.

Грамотне проектування - запорука успіху

На першому етапі слід все ретельно продумати. Навіть якщо у вас є досвід виконання такої роботи, створення проекту є важливою частиною підготовчих робіт.

Зверніть увагу! Проект теплої підлоги необхідний для визначення кількості необхідного матеріалу, теплових втрат і вибору відповідної схеми укладання труб.

Також слід врахувати:

• висоту і форму приміщення, що опалюється
• обігрівається площа;
• особливості труб і інших матеріалів;
• яку температуру ви хочете в житловій кімнаті.

Сьогодні виготовити проект теплої підлоги не складе особливих труднощів. Ви можете скористатися послугою - онлайн-калькулятор або спеціальними комп'ютерними програмами. Але навіть їх використання вимагає знання базових даних: матеріал, з якого побудований будинок, товщина стін, вид фінішного підлогового покриття, площа обігріву та інше. Отримані результати допоможуть побачити середня витрата матеріалу.

Якщо у вас не маєте доступу до таких програм, схему проекту можна виконати на аркуші паперу. Для цього у відповідному масштабі перенесіть форму кімнати на листок. Визначте місце розташування колектора. Опалювальну площу розділіть на окремі контури. Кожен контур, в середньому, повинен бути не більше 100 м. Важливо визначити, де будуть розташовуватися компенсаційні шви.

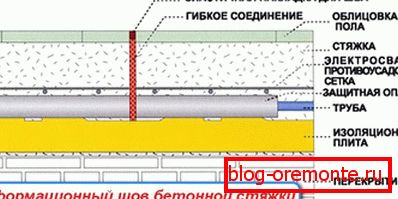

Окрему увагу необхідно приділити деформаційних і осадовим швах. Деформаційний шов необхідний для компенсації стиснення / розширення стяжки, яке відбувається в момент зміни температури. Згідно з вимогами по EN деформаційний шов необхідний якщо площа заливки стяжки перевищує 40 м² (По СМ 41-102-98 більше 30 м²). Що проходить труба через шов в обов'язковому порядку повинна бути «одягнена» в гофровану оболонку, довжина якої може досягати до 1 м.

Зверніть увагу! Через деформаційний шов може проходити тільки трубопровід з подачею або обраткой. Петля контуру повинна бути в стороні.

Що стосується осадового шва, то його необхідно зробити між різними кімнатами. Як правило, він розміщується в дверному отворі або між стикуванням різного підлогового покриття, наприклад, між плиткою і ламінатом. Виготовляється осадовий шов методом штробления в цементному стягуванні на 1/3 її товщини. Цю роботу можна виконати болгаркою. Одержаний шов необхідно заповнити еластичним наповнювачем.

На стадії проектування слід визначитися з настильним матеріалом. Справа в тому, що кожен з них має свій показник теплопровідності. Наприклад, теплопровідність плитки і дерева значно відрізняється. Тому обрана потужність теплої підлоги під плитку і дерева буде різна. Завдяки таким підрахунками ви зможете досягти бажаної температури в житловому приміщенні.

Зверніть увагу! Більшість фахівців радять не укладати тепла підлога під меблі. Це пояснюється тим, що дерево під впливом високої температури може розсохтися. Також не рекомендується укладати обігрів під сантехнічні прилади. Тому при створенні проекту слід заздалегідь продумати їх розташування.

Укладання труб в бетонну стяжку

Даний метод включає в себе ряд підготовчих робіт. В першу чергу вирівнюється поверхня підлоги. Допустимий перепад висоти не повинен перевищувати 5 мм. Якщо показник вище, то потрібна додаткова чорнова стяжка. Зверху чорновий стяжки кладеться теплоізоляційний шар для запобігання тепловтрат (товщина теплоізоляції не менш 3 см, а щільність - 35 кг / м³).

Зверніть увагу! Товщина теплоізоляції залежить від теплового навантаження. Чим вище цей показник, тим більше потрібно її товщини.

Далі, по периметру кімнати до стіни закріпіть демпферну стрічку, яка буде компенсувати розширення стяжки. Вона повинна повністю перекривати шар стяжки і теплоізоляції. Після цього на всю площу підлоги потрібно укласти відображає плівку, яка буде направляти теплову енергію вгору. Наступним етапом буде монтаж максеткі і укладання опалювальних контурів. Методи укладання:

• змійка;
• равлик;
• комбінований спосіб.

Якщо всі ці етапи виконані, можна приступати до приготування стяжки. Для її створення потрібно цемент М300. У бетон слід додати щебінь, пісок і пластифікатор. Пропорція по витраті може виглядати так: 1 кг цементу, 2 кг піску, 3,5 кг щебеню. Пластифікатор додається відповідно до інструкції від виробника.

Пред'являються вимоги для стяжки на теплу водяну підлогу:

• Товщина стяжки над трубою не менш 30 мм. Загальний шар не більше 100 мм.
• Заливка стяжки здійснюється після перевірки системи.
• Якщо кімната дуже велика, стяжку потрібно розділити на кілька ділянок (це допускається, якщо від стіни відстань більше 8 м).
• Стяжка повинна сохнути в природних умовах, без включеного опалення.

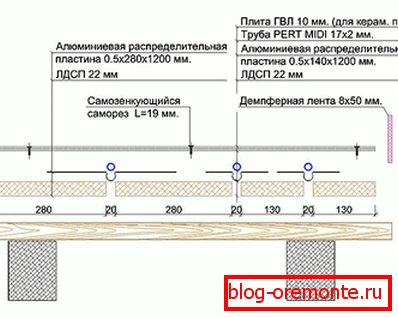

Монтаж на дерев'яну підлогу

Якщо відсутня можливість для заливки стяжки, можна скористатися іншою технологією виготовлення теплого водяного статі - дерев'яний метод. Для цього між лагами укладають полістирол або мінеральну вату для теплоізоляції. У підлогових дошках попередньо виготовляються поглиблення.

Нерідко в таких ситуаціях потреба в утепленні відсутня (це на розсуд). Далі, необхідно постелити підкладку і відбивач. Для цієї мети рекомендується застосовувати спеціальні алюмінієві пластини. Вони будуть рівномірно розподіляти теплову енергію по всій поверхні підлоги. Після укладання труб зверху рекомендується постелити гіпсоволокнисті прокладку, а після можна відразу монтувати підлогове покриття з ламінату, паркету, лінолеуму і т.д.

До цієї категорії відноситься і рейковий метод укладання. Замість готових плит використовуються спеціальні рейки. Їх необхідно укладати так, щоб між ними були пази для алюмінієвих пластин. Як правило, дерев'яний метод укладання теплого водяного статі використовується в дерев'яних будинках.

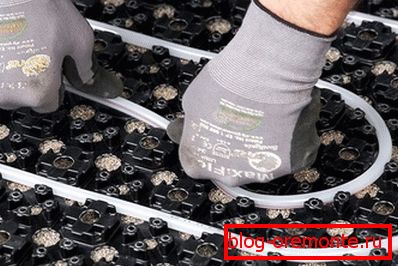

Настильная система

Якщо у вашому будинку / квартирі низькі стелі, то полістирольна система буде ідеальним рішенням. Вона складається з плит, які з'єднуються між собою пазами. В такому випадку монтаж теплого водяного статі виконується за такою технологією:

• На чорнову підлогу укладається теплоізоляція.
• На всю площу підлоги лягають полістирольні плити.
• Зверху монтуються теплорозподільні пластини.
• Труби акуратно вставляються в посадочні гнізда.
• Якщо після перевірки все працює справно можна заливати стяжку і укладати фінішне підлогове покриття.

Монтаж основних вузлів

Крім укладання труб опалення важливо правильно здійснити установку основних вузлів, в які включається змішувальний вузол і колектор. На вказаному місці в проекті встановлюється колекторний шафа. У нього встановлюється колектор. Від нього теплоносій рівномірно розподіляється по кожному контору. До колектора підводиться дві труби подача / обратка. Також додатково обладнується змішувальний вузол, який підтримує необхідну температуру теплоносія. Він забезпечує постійну примусову циркуляцію води по системі підлогового обігріву.

Схеми укладання труб і опресовки системи

Найпоширеніші схеми укладання труб - це спіраль і змійка. Якщо ви вибрали метод укладання змійка, то трубопровід в першу чергу прямує до зовнішньої стіни. Біля неї спостерігаються великі тепловтрати. Від стіни контур рівномірно розподіляється до центру кімнати. Крок укладання труб може коливатися від 15 до 25 см. Якщо необхідно збільшити потужність теплої підлоги, то крок скорочується і навпаки. Так, біля зовнішньої стіни рекомендується крок укладання зменшити до 15 см.

Що стосується опресовки системи, то її необхідно виконати після повного монтажу труб і їх підключення до колектора. Вона має на увазі під собою гідравлічні випробування, які перевіряють систему на міцність і герметичність. Опресовки виконується при тиску 3-4 бар. Для опресовки можна скористатися повітряним компресором або гідравлічним пресом. Якщо в процесі перевірки були виявлені несправності, їх слід усунути і тільки після цього заливати стяжку.

Отже, з цієї статті ми дізналися про особливості будови і укладання теплого водяного статі. Були розглянуті різні методики, які можна використовувати. Яку технологію вибрати, вирішує кожен самостійно, адже всі випадки індивідуальні.
