Інфрачервона тепла підлога самому

01-02-2018

Підлога

Завдяки рівномірному прогріванню і щадному впливу на ламіноване покриття інфрачервоний тепла підлога можна укладати під ламінат. Цей вид обігріву за останнім часом став дуже поширеним. При цьому плівковий обігрів є одним з кращих засобів в комбінації з ламінатом. У цій статті ми розглянемо особливості монтажу теплої підлоги під ламінат. Ви будете приємно здивовані, що зробити інфрачервоний тепла підлога своїми руками під силу кожному.

Особливості ІК обігріву

Ламінат, укладений на інфрачервоний підлогу, рівномірно прогрівається, якщо кожен складовий елемент лежить на своєму місці. Так, вся система опалювального пирога має в своєму складі такі матеріали:

ІК плівка.
Кріпильні затискачі і ізоляція для плівки.
Терморегулятор.
Температурний датчик.
Електропроводка.
Теплоотражающий материал.

Перш ніж приступити до складання теплої підлоги, слід визначитися з потужністю плівки і площею прогріву.

підбираємо потужність

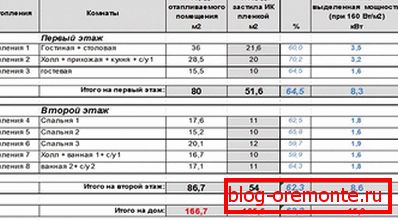

Таблиця потужності інфрачервоної плівки

Насамперед необхідно визначитися з тим, на яку площу ви будете стелити нагрівальну плівку. Так, ви зможете визначити необхідну потужність нагрівального елементу. Якщо площа опалювального приміщення буде займати близько 20 м², То плівка може мати потужність 220 Вт / м². Відповідно, якщо площа збільшується, потужність гріючої плівки також повинна бути більшою.

Зверніть увагу! Укладати інфрачервоний підлогу під стаціонарні предмети меблів не рекомендується.

Що стосується проводки для підключення плівкових матів, то їх перетин повинно бути в районі 1,5-2,5 мм. Для підключення краще придбати багатожильний мідний провід.

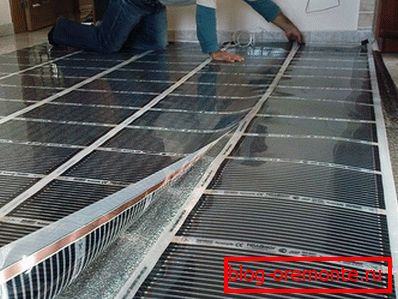

Монтаж плівки під ламінат

Процес монтажу інфрачервоного теплої підлоги своїми руками не має складних інструкцій. Нижче наводиться кілька послідовних кроків, слідуючи яким у вас вийде зробити все самостійно.

На самому початку вам необхідно вирівняти і очистити поверхню чорнової підлоги. Якщо спостерігаються сильні нерівності, то можна залити тонку стяжку до 3 мм.
Далі, здійснюється монтаж терморегулятора. Для цього в обраному місці від статі по стіні виготовляєте штробу. Також можна зробити штробу до підводці дроти для заживлення статі до електрики. Всі ці роботи важливо виконати на самому початку, щоб на цьому пильна робота була завершена.
На цьому етапі здійснюється укладання теплоізоляційного шару. Для цього можна придбати теплоізоляційну підстилку, товщиною до 5 мм. Плівку необхідно з'єднувати спеціальним скотчем, щоб знизити ймовірність теплових втрат.
Тепер прийшов час до укладання інфрачервоної підлоги. Його монтаж здійснюється до стіни, де встановлений терморегулятор. Від стіни плівка повинна лежати на відстані 10-20 см. Якщо в приміщенні є камін, то відстань має бути до 1 м.

Зверніть увагу! Якщо в процесі укладання плівки потрібно зробити відріз, то виконати це можна в спеціально відведеному місці, між темними секціями. Монтаж самої плівки здійснюється встик, який закріплюється скотчем.

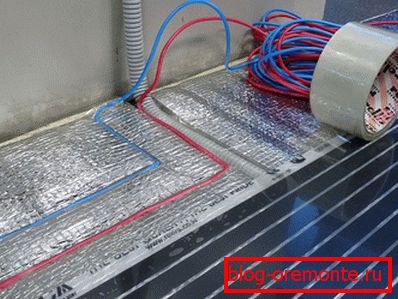

Укладання проводу

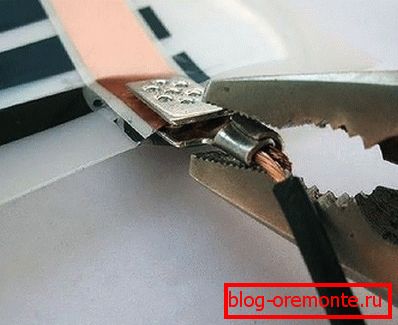

Стелить инфракрасную пленку необходимо медными нагревателями вниз. Когда пленка уложена, важно произвести изоляцию концов. Это необходимо, так как разрезы на меди могут повредиться. Изоляцию выбираем на основе битума. Медные участки обклеиваются битумной изоляцией с двух сторон. Места с незаизолированными отрезками оснащаются специальными металлическими зажимами. Выполняя установку зажима, одна его сторона должна всовываться между медной полосой и пленкой. Затискачать снизу и сверху контакт нельзя, ведь так можно испортить пленку. Затискач фиксируется пассатижами.

Далі, до затискачів приєднуються проводи. Щоб не переплутати, придбайте дроти двох квітів. Так, з правого боку і з лівого боку затиску будуть різні кінці. Коли провід зафіксований в затиску, з'єднання слід ізолювати бітумною ізоляцією, а зверху наклеїти скотч.
Щоб захистити провід - йде від плівки до терморегулятора - від тиску підлогового покриття, він кладеться безпосередньо в теплоізоляційний шар. Для цього в теплоізоляції прорізані отвори і через нього просовує провід, який також слід зафіксувати скотчем у всіх місцях (між плівкою і терморегулятором).

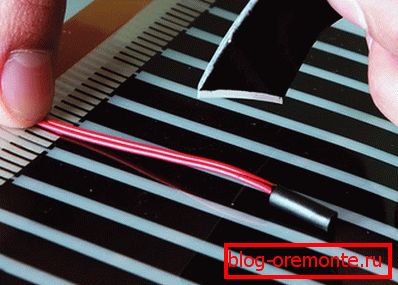

Тепер прийшов час до установки датчика. Він кладеться під плівку в районі другої секції. Датчик з проводом повинен укладатися в гофрованої трубці. Тому під нього вирізується отвір в теплоізоляційному шарі.
Якщо провід датчика матиме вигин, то поворот повинен бути плавний. Це запобіжить його псування, а також спростить в майбутньому процедуру по його заміні.
У самому завершенні залишається перевірити систему на працездатність. Переконайтеся, що кожна секція плівки гріє. Перед включенням обігріву перевірте ізоляцію кожного стику.
Зверху покладеної інфрачервоної плівки укладається шар звукоізоляції, яка буде грати роль Влагоізоляціонний шару.

підключення плівки

Після цього можна приступати до укладання ламінату. Цю роботу важливо виконати акуратно, щоб не нашкодити гріє елементам. Перевага такої технології полягає в тому, що організувати тепла підлога можна без заливки стяжки. Особливо це ефективно коли висота стель обмежена.

Отже, з усього вищесказаного видно, що укладання інфрачервоного обігріву не вимагає особливих знань. Тут важливо дотримуватися всі поради і рекомендації, які викладені в цій статті, а також надаються виробником плівки. Тому перед тим як зробити ІК тепла підлога під ламінат, вивчіть всі відповідні матеріали. Нам буде цікавий ваш досвід, особливо якщо ви вже організували в своїх оселях такий обігрів.
