Узел подмеса для теплого пола самому

Технология водяного теплого пола в наше время далеко не диковинка. Теплыми полами обустраивают всю жилую площадь, делая их основными. Также их укладывают в отдельные комнаты, используя как дополнительный источник тепла. Теплый пол – это низкотемпературная система отопления, а, например, радиаторная система относится к высокотемпературной. Чтобы снижать показатель температуры для напольного обогрева специально интегрируется смесительный узел. Из этой статьи мы узнаем с вами, как сделать узел подмеса для теплого пола своими руками. Мы рассмотрим каждый используемый элемент для этого узла и варианты его обустройства. В дополнение к этому можно просмотреть видео и подЗворотнийанные тематические схемы.

Навіщо потрібен змішувальний вузол

Застосування вузла підмішування можливо, тільки якщо в якості теплоносія використовується вода. Принцип такого опалення дуже простий:

• Котел.
• Теплоносій.
• Опалювальний контур для батарей і теплої підлоги.

Переважно температура теплоносія в опалювальних батареях становить 95 ° С. Для підлогового обігріву досить 31 ° С. Наявність такої температури, створить комфортні умови проживання, а по підлозі буде приємно пересуватися.

Зверніть увагу! 31 ° С для теплоносія - це золота середина. Пол не буде дуже гарячим або, навпаки, холодним. При цьому важливо врахувати товщину опалювального пирога і тип покриття. Відштовхуючись від цього, теплоносій може досягати до 55 ° С.

Котел видає дуже велику температуру, яка ніяк не відповідає технічним можливостям теплої підлоги, внаслідок чого і облаштовується вузол підмішування. Встановлюється він при вході теплоносія в систему підлогового обігріву. Завдяки йому гарячий теплоносій подмешивается остиглим, в результаті чого спостерігається баланс температури. Змішувальний вузол дозволить запобігти можливій псування системи підлогового опалення.

Зверніть увагу! Якщо водонагрівач гріє воду тільки до допустимої температури теплої підлоги, облаштовувати вузол підмішування немає необхідності. Якщо котел працює на прогрів води і має окремий контур для опалення, то вузол підмішування необхідний.

Принцип роботи змішувача

Принцип дії змішувального вузла має простий цикл. Теплоносій подається до колектора, потім зупиняється біля запобіжного клапана, в який вбудований термостат. Якщо температура вище допустимої, то в автоматичному режимі відкривається клапан і подмешивается холодна вода. При досягненні коректної температури клапан закривається, відповідно, надходження гарячого теплоносія припиняється. Цей цикл триває постійно.

Робота змішувального вузла для теплої підлоги своїми руками можлива двома методами. Завдання колектора полягає не тільки в управлінні та аналізі температури теплоносія. Він організовує циркуляцію води по опалювальним контурам. Виготовляється він з двох деталей:

1. Запобіжний клапан. Він здійснювати живлення гарячої води і одночасно аналізує вхідну температуру.
2. Циркуляційний насос. Завдяки йому теплоносій по трубах пересувається з необхідною швидкістю, що сприяє рівномірному прогріванню статі.

Крім цих важливих елементів, змішувач облаштовується іншими деталями:

• Байпас - виконує завдання по захисту вузла від сильних навантажень.
• Відсікаючий і дренажний клапан.
• Відведення повітря.

Збірка змішувального вузла здійснюється до монтажу теплої підлоги. Встановлювати його можна в будь-якому зручному місці. Це може бути котельня, в окремій кімнаті або разом з колектором перед входом в нього гарячої води.

Зверніть увагу! Якщо тепла підлога буде облаштовуватися в декількох приміщеннях, то змішувальний вузол необхідно встановити на кожне з них або один загальний в колекторному шафі.

Організація роботи

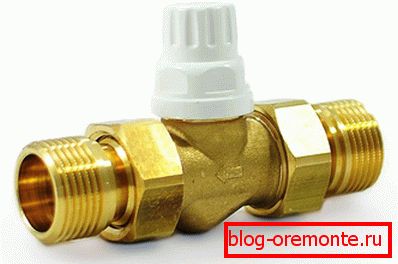

Одне з головних відмінностей роботи вузла підмішування є використання різних клапанів. Найбільш популярні триходові і двоходові клапани. Нерідко двухходовой називають «живить». Він оснащений термостатом з інфрачервоним датчиком. При надходженні в тепла підлога води він аналізує її температуру, а наявна головка клапана відкриває / закриває подачу теплоносія.

В таком клапане смешивание воды происходит таким Зворотнийазом: теплоноситель передвигается в системе по кругу циклично. Предохранительная головка при необходимости открывается или закрывается. Это нужно для того, чтобы добавить горячую воду в систему.

Зверніть увагу! Якщо опалювальна площа перевищує 200 м², То застосовувати двухходовой клапан не можна.

Что касается трехходового клапана, то он оснащен несколькими функциями. Помимо питающей функции он играет роль балансировки за счет байпасного крана. От двухходового клапана отличается тем, что в нем смешивается горячая вода с остывшей, которая возвращается по Зворотнийатке. Такие клапаны в большинстве случаев обустраиваются сервоприводами. Это устройство управляет погодозависимыми контролерами и термостатами.

Трехходовой клапан также оснащен заслонкой. Установлена она между трубой горячей воды, идущей от котла и холодной воды, идущей из Зворотнийатки, под углом 90°. За счет этого можно выставлять любое положение клапана, в зависимости от того, какое соотношение горячей и холодной воды требуется.

Зверніть увагу! При облаштуванні теплої підлоги погодозалежним контролером, триходовий клапан є універсальним пристроєм. Також він ефективний для обігріву великих площ.

Крім достоїнств, можна виділити і недоліки такого клапана, серед яких два основних мінуса:

1. Подача в контур підлогового опалення неохолодженою води може викликати стрибок тиску в трубах.
2. Пристрій потребує делікатній регулюванню. При невеликому відступі в системі може істотно змінитися температура.

З якою метою застосовується погодозалежний контролер? Завдяки йому можна змінювати потужність підлогового опалення. Цей контролер відштовхується від погодних умов. Так, якщо на вулиці помічається різке зниження температури, контролер подає сигнал і автоматично підвищує задану температуру. Як наслідок швидкість циркуляції збільшується. Завдяки цьому теплі підлоги будуть завжди сприяти комфортному проживанню в будинку або квартирі. Такий пристрій безпосередньо пов'язано з вузлом підмішування.

Обратите внимание! Можно внедрять ручные клапаны управления. Но здесь будут возникать трудности, так как будет крайне сложно подЗворотнийать идеальный поток теплоносителя. Поэтому многие специалисты рекомендуют интегрировать автоматические погодозависимые контролеры, которые анализирует и дают соответствующий сигнал в течение всего лишь 20 секунд.

Особливості монтажу змішувача вузла

Особых сложностей в установке узла подмеса нет. Для упрощения монтажа, вы можете воспользоваться схемами в конце этой статьи. Так, первым делом подбирается соответствующее место, где будет осуществляться монтаж группы подмеса. Хорошо, если он будет установлен в коллекторном шкафу. К выбранному месту должен быть свободный доступ. К установке подключаются трубы, идущие от котла и коллектор. Также монтируется датчик напора, давления и температуры. Эти датчики могут быть в комплекте или покупаются отдельно. Во втором случае вам придется сЗворотнийать их самостоятельно.

Особливу увагу приділіть вибору труби. Вона повинна справлятися з високою температурою подачі теплоносія від котла. Таким вимогам відповідають полімерні труби.

Зверніть увагу! Якщо в якості теплоносія буде використовуватися гліколевий розчин, то монтувати оцинковану трубу не можна.

Подключение и установка узла подмеса выполняется с учетом пузырей воздуха, которые могут попадать в систему теплого пола от Зворотнийатку котлового контура. Установленный узел должен полностью исключать возможность попадания конденсированной жидкости или воды на детали, работающие под током. Завершается установка, подключением привода трехходового клапана. В завершение привод запитуется током. После калибровки он посылает управляющие сигналы.

Налаштування змішувального вузла

Коли вузол підмішування встановлений, важливо виконати його настройку за обраною схемою. Налаштування вимагає більш детального роз'яснення. Нижче наводиться покрокове керівництво:

1 етап

Щоб в процесі настройки сервопривід або терморегулятор ніяк не впливав, його слід зняти.

2 етап

Пропускний клапан виставляєте на позначку 0,6 бар, це його максимальна позначка. У такому положенні клапан не спрацює, а інакше настройка буде некоректна.

3 етап

На цьому етапі розраховуєте розташування балансування клапана контуру підлогового обігріву. Щоб нам було зручніше вести підрахунок, радіаторний контур ми позначимо 1, а контур теплої підлоги - 2. Для визначення пропускної здатності балансування клапана необхідно скористатися наступною формулою:

• т₁ – температура воды в подаче.
• т₂ подачі – температура воды в подаче теплого пола.
• т_{2 Зворотний} - температура води в Зворотнийатке теплої підлоги.
• К?_т - коефіцієнт = 0,9.

Расчет осуществляется так: т₁ = 95 °С, т_{2 подачі} = 35 °С, а т_{2Зворотний} = 35 ° С. Ваші показники переносите в наступну формулу. Отриманий результат К?_б виставляєте на балансувальному клапані:

4 етап

Тепер здійснюється регулювання насоса, а саме який витрата і втрати тиску матиме теплоносій в системі опалення підлогового опалення після вузла підмішування. Щоб виконати точний розрахунок, скористайтеся наступною формулою:

• G₂ - витрата води в опалювальному вторинному контурі.
• Q - загальна сума потужності всіх приладів, які змонтовані після вузла підмішування.
• с - теплоємність води. Для води цей показник дорівнює 4,2 кДж / (кг ° С).
• т_{2 подачі} – т_{2 Зворотний} – температура воды на Зворотнийатке и подаче.

Для прикладу можете розглянути наступну формулу:

Зверніть увагу! Далі, виконується гідравлічний розрахунок. Він потрібен для того, щоб здійснити точні розрахунки втрати тиску в системі опалення. Для цього можна скористатися онлайн-програмою, яку можна знайти на офіційних сайтах виробників вузлів підмішування.

Щоб налаштувати швидкість роботи насоса можна скористатися наступними графіками:

Насамперед робите позначку, яка буде відповідати напору і витраті насоса. Показник, відповідний швидкості насоса це відмітка вище кривої. Так, значення витрати може дорівнювати 0,86 м³/ Ч, а натиск 4,05 м в.ст.

Зверніть увагу! Важливо врахувати і втрати тиску теплоносія в системі опалення. Для цього берете запас в 1 м в.ст. В результаті отримуєте -? Pн =? Pс + 1 = 4,05 + 1 м в.ст.

Нижче наводиться графік роботи циркуляційного насоса:

Якщо після всіх цих обчислень налаштувати насос вам не вийде, то ви можете піти іншим шляхом вирішення цього завдання. Насос виставляєте на мінімум. Якщо в процесі балансування системи виявляється, що швидкості насоса не вистачає просто збільшуєте швидкість на насосі на одну поділку. Так, до тих пір, поки не досягнете бажаної швидкості пересування теплоносія.

5 етап

Тепер прийшов час зробити балансування опалювальних гілок. Для цього запірний балансування кран первинного контуру слід закрити. З клапана знімаєте кришку. Шестигранним ключем за годинниковою стрілкою повертаєте до упору. Гілки опалювальних контурів балансуються з використанням балансувального клапана.

Зверніть увагу! Балансування не потрібна в тому випадку, якщо після вузла підмішування знаходиться тільки один опалювальний контур.

Процес балансування відбувається в наступному порядку:

• Відкриваєте на максимум балансувальні регулятори.
• На гілці, яка має максимальне відхилення витрати, закривається клапан до потрібного розміру. За таким принципом регулюється кожен гріє контур теплої підлоги.
• Якщо після балансування настройка збилася, потрібна повторна коригування.
• Якщо ви так і не змогли налаштувати потрібний витрата при відкритому клапані, насос включаєте на вищу швидкість.

6 етап

Тепер важливо зав'язки підмішування з іншими опалювальними приладами. Для цього відкриваєте запірний балансування клапан радіаторного контуру, який на самому початку ви закрили. Відкривається він до необхідного положення для потрібного витрати теплоносія.

Для контроля расхода теплоносителя можно воспользоваться другим методом, а именно в Зворотнийатке теплого пола. В таком случае вам потребуется такая формула:

З попередніх розрахунків ви зможете зробити наступний підрахунок:

7 етап

Тепер прийшов час для настройки перепускного клапана. На клапані тиск виставляється на 10% більше максимального тиску насоса при заданій швидкості. Відштовхуючись від характеристики насоса, визначаєте загальний тиск в ньому.

В яких випадках відкривається перепускний клапан? Це відбувається тільки в одній ситуації, а саме коли насос функціонує на збільшення тиску, але при цьому витрата теплоносія мінімальний.

На графике отЗворотнийажается значение перепускного клапана:

Якщо в трубопроводі рух теплоносія на першій швидкості насоса 3,05 м в.ст., то це дорівнює 0,3 бару. У разі середньої швидкості насоса значення буде наступним: 4,5 м водяного стовпа = 0,44 бару, а на максимальній швидкості 5,5 м водяного стовпа або 0,54 бару. Так, на перепускному клапані встановлюєте таке значення 0,54 - 5% = 0,51 бар.

8 етап

В самому кінці необхідно перевірити роботу вузла підмішування. Тому ви перевіряєте співвідношення температури в кожному контурі, а також наскільки рівномірно прогрівається тепла підлога в кожній окремій гілці. Повинно спостерігатися така рівність:

Індекс «ф» - фактичне, а «р» - розрахункове значення.

У тому випадку якщо рівності немає, то запірний балансування кран закриваєте на?. Після, виробляєте повторні розрахунки, знявши попередньо свідчення. Якщо ж рівність є, то робота вузла підмішування коректна. В такому випадку встановлюєте на місце термоголовку / сервопривід і надягаєте захисний ковпачок на кожен елемент, і в кінці затягуєте гвинт балансування клапана.

Нижче наводиться приклад розрахунку:

Зверніть увагу! У нашому випадку відхилення становить 6,6%. Це в рамках дозволеного (до 10%), а значить, настройка змішувального вузла теплої підлоги виконана правильно.

Итак, мы рассмотрели особенности сборки и настройки узла подмеса теплого пола. Здесь нельзя допустить ошибку. Если вы сомневаетесь в своих силах, то Зворотнийатитесь за помощью к квалифицированному специалисту. В этой статье приводится немало схем, графиков, формул, которые наглядно показывают, как сделать сборку и настройку узла подмеса правильно. Если у вас есть личный опыт в подобных работах, то нам будут интересны ваше мнение, которое вы можете выразить в своих комментариях к статье.

Відео

З наданого відеоматеріалу, ви зможете дізнатися про простий метод регулювання температури теплої підлоги на змішувальному вузлі:

схеми

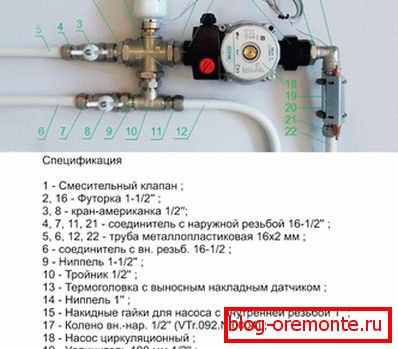

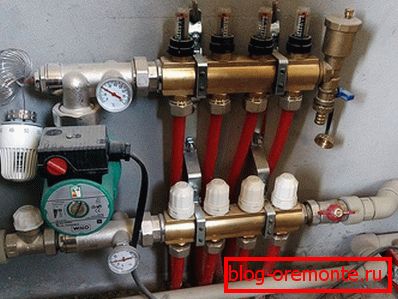

З наданих схем, ви зможете детальніше ознайомитися з можливими схемами підключення і збірки змішувального вузла теплої підлоги:
