Автоматичні гаражні ворота: чи не & laquo; сезам, відкрийся!

Напевно, не буде перебільшенням сказати, що встановити автоматичні ворота на гараж був би не проти будь-який власник машини. І дійсно, куди зручніше відкривати в'їзд для автомобіля, не виходячи з нього - за допомогою натискання однієї кнопки на пульті управління.

І якщо ще кілька років тому поява таких воріт було екзотикою, доступною далеко не кожному, то сьогодні вибрати, придбати і встановити комплект гаражної автоматики може будь-який автовласник.

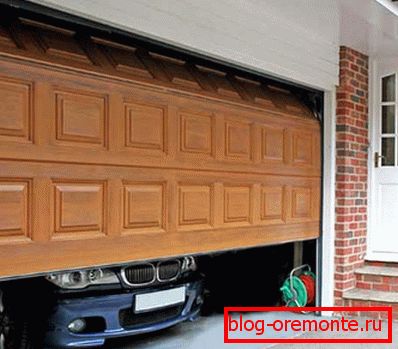

Раніше таку картину можна було побачити хіба що у фільмах про Джеймса Бонда

Втім, система ця все-таки досить складна, тому перед покупкою і монтажем варто розібратися в деталях. Нижче я розповім про свій досвід установки гаражних воріт, і приведу ряд рекомендацій для тих, хто планує вирішувати цю задачу своїми руками.

Різновиди комірних конструкцій

Вирішуючи, які краще встановити ворота в своєму гаражі, варто спочатку ознайомитися з різновидами, представленими на ринку. Їх не так багато, але при цьому вони принципово відрізняються один від одного, так що зробити вибір, відштовхуючись від актуальної ситуації, буде нескладно.

орні конструкція

Порівнювати автоматичні ворота різної конструкції найзручніше по таблиці:

З моєї точки зору, вибір механізму повинен грунтуватися на аналізі поточної ситуації:

• якщо потрібно вдосконалити наявну конструкцію, то можна просто доповнити орні стулки відкриває приводом;
• якщо ж стоїть завдання повністю автоматизувати процес відкривання воріт, то найкращим вибором буде установка відкатного або секційного механізму.

Виготовлення та монтаж

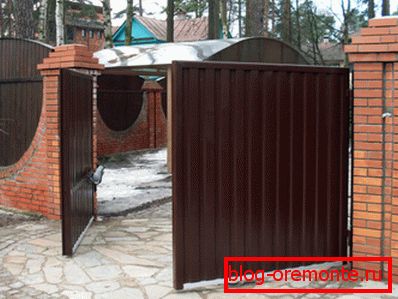

орної варіант

Отже, припустимо, ми вирішили встановити автоматичні ворота: гаражні ворота орного типу в цьому випадку будуть найбільш простими і доступними для реалізації.

Саме з них я і почну огляд методик установки конструкцій.

1. Перше, і найголовніше умови для монтажу орного механізму - це наявність вільного місця на ділянці перед в'їздом в гараж. При цьому відкритий майданчик повинна мати розміри, достатні не тільки для вільного відкривання стулок (або стулки, якщо ми робимо односекційний варіант), але і для розміщення там автомобіля.

креслення стулок

1. Якщо досить просторий ділянку перед гаражем є, приступаємо до виготовлення самої конструкції. Каркас воріт виготовляється з профільної труби перерізом не менше 40х40 мм з досить товстою стінкою. Як заповнення використовуються дерев'яні планки, металеві панелі, ковані прути і т.д.
2. Стовпи з боків воріт робляться також з профільної труби, Яка заглиблюється в грунт мінімум на 70 см і бетонується. Для додаткового укріплення навколо металевої осі можна звести тумбу з цегли з виведенням сталевих закладних під установку петель.

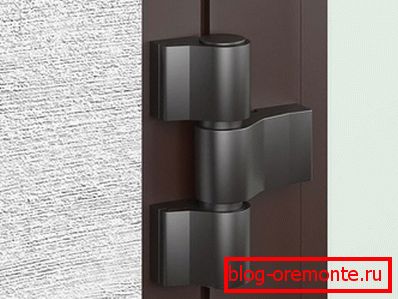

Петля для розгорнутих воріт

1. Петлі прикріплюємо або до опорних стовпів, або до закладних, вмурованим в цегляну кладку. Для кожної стулки потрібно використовувати дві або три петлі (кількість залежить від ваги стулки, її габаритів і типу петель).
2. Щоб контролювати відкривання воріт, встановлюємо бічні упори. Вони являють собою металеві прути, що виступають із землі і обмежують рух стулки - наприклад, для захисту клумб, які перебувають біля воріт, від пошкодження.

Важливо! Я вважаю за краще робити упори знімними: в грунт бетонують основу з гвинтовою шпилькою, яка виступає на кілька сантиметрів, а на шпильку нагвинчується відрізок обрезиненной труби. При необхідності такий упор можна швидко зняти, повністю розкривши стулки і забезпечивши собі свободу маневру.

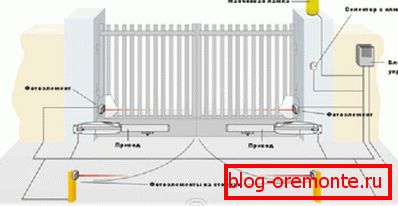

Схема автоматики з фотоелементами

1. На наступному етапі монтується автоматика, головним елементом якої є блок управління воротами. До нього приєднуються приводи, що відповідають за рух стулок (лівосторонні і правосторонні). Потужність приводів залежить і від ваги стулки, і від її площі, так що для підбору підходящої моделі варто використовувати спеціальну програму-калькулятор (такий софт є на сайтах більшості виробників автоматики).

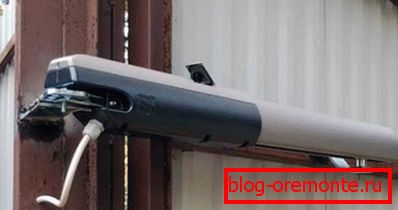

Фото встановленого лінійного (черв'ячного) приводу

1. Від вибору приводів також залежить функціонування системи. Так, лінійні (черв'ячні) пристрої дають можливість відкривання стулки в обидві сторони, а конструкції з приводом типу важеля - можна встановлювати не тільки на спеціальні опори, а й на кам'яні колони, і на інші елементи каркаса воріт.

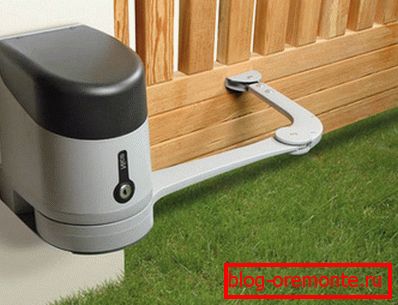

Важільний привід з дугового штангою

ворота відкотів

Ворота з відкатної стулкою сьогодні користуються значною популярністю, але тут я б хотів застерегти вас від необдуманої покупки. Перед тим як вибрати відкатні модель, уважно вивчіть конфігурацію під'їзної площадки: важливо, щоб або зліва, або справа від отвору було вільне місце, достатнє для повного усунення стулки.

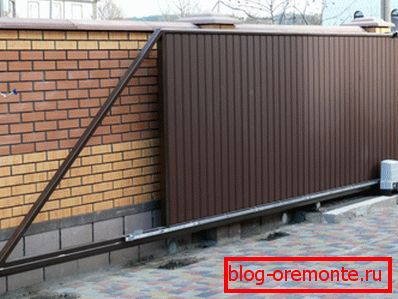

Загальний вигляд воріт

Самі ворота такого типу робляться досить просто, а от автоматику для них варто купити якісну - і коштує вона недешево.

У будь-якому випадку алгоритм монтажу буде таким:

1. Готуємо опорну частину конструкції: робимо бічні стовпи і бетонуючи їх, заглиблений в ґрунт приблизно на 80 - 100 см.
2. З того боку, де у нас буде перебувати стулка у відкритому положенні, викопуємо траншею, яку бетонуючи, роблячи масивне підставу. Зверху встановлюємо на цей фундамент відрізок сталевого швелера - так звану «банкетку». З цього жолобу рухатимуться ролики наших воріт.

Схема бетонирования банкетки

1. На опорний стовп, що знаходиться на протилежному боці, встановлюємо кінцевий брус: там буде знаходитися запірний механізм, а також майданчик для кінцевих роликів / уловлювачів.
2. Потім робимо саму відкатні стулку. Її стандартні розміри становлять 175 - 250 см у висоту і 250 - 400 см в ширину (без урахування консольної частини). Раму робимо з профільної труби, яку очищаємо від іржі, знежирюємо, зварює і фарбуємо складом, що захищає від корозії.
3. До ребрах жорсткості каркаса кріпимо заповнення стулки: полікарбонат, дошки, зварену грати і т.д.

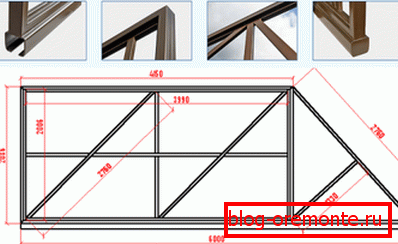

Стулка з консольної частиною: профіль і розміри

Тепер нам належить найскладніша частина роботи: монтаж відкатної частини. Для цього потрібно придбати автомат, керуючий приводом воріт і запірної частиною.

Розібратися в технології складання цієї системи допоможе інструкція, так що тут я приведу базовий алгоритм, загальний для більшості моделей:

1. З внутрішньої сторони у одного з опорних стовпів встановлюю привід з автоматичним блоком.
2. На стулці закріп електромагнітний або електромеханічний замок, а його відповідну частину фіксую на кінцевій брусі - там, куди буде впиратися стулка в закритому положенні.
3. На нижній частині воріт закріп ролики, а при необхідності - металеві напрямні та зубчасті рейки, що забезпечують бічний рух.
4. Консольну частина стулки встановлюю в жолоб банкетки і приєдную всю конструкцію до приводного механізму.

Приводний механізм, що забезпечує рух зубчастої рейки

1. Регулюючи положення роликів, виставляю стулку в горизонтальному положенні. Перевіряю її рух спочатку в ручному режимі, а потім за допомогою автоматики.

За великим рахунком, у нас виходить гібрид: каркасна частина власного виробництва, поєднана із заводською автоматикою. Як мені здається, саме ця комбінація є оптимальною з точки зору економії коштів і сил.

Основні елементи системи

Збірка і монтаж секційного механізму

На відміну від орних і відкатних механізмів, секційні ворота найкраще купувати в готовому вигляді. Вся справа в тому, що кустарним способом ми навряд чи зможемо виготовити всі деталі з необхідною точністю, так що краще не ризикувати.

Установка автоматичних воріт починається з підготовки отвору:

Розмітка отвору для монтажу секційних воріт

1. Демонтуємо старі ворота, знімаючи з петель стулки.
2. Зрізаємо петлі і усуваємо всі нерівності зі стінок отвору.
3. При необхідності розширюємо отвір, зміцнюючи його краю.

Важливо! Найчастіше виникає необхідність у видаленні частини верхнього простінка, оскільки там нам буде потрібно вільний простір для розміщення приводу.

1. Контролюємо рівень підлоги на в'їзді в гараж. Максимально допустимий перепад по висоті становить не більше 1 мм на 1 м, тому при необхідності або збиваємо виступи перфоратором, або заливаємо бетонну смугу, армовану сталевим прутком.
2. Далі, звіряючись з інструкцією, наносимо на стіни і стелю розмітку під установку напрямних.

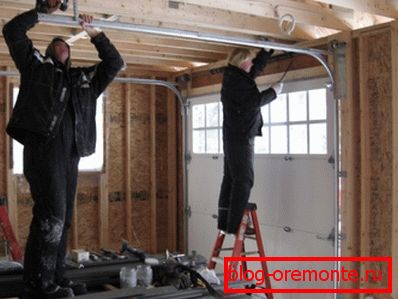

Монтаж напрямних елементів

1. Встановлюємо шини, якими рухатимуться секції дверного полотна. При установці не використовуємо дерев'яні підкладки або запенивание, оскільки рано чи пізно це призведе до того, що каркас розхитається. Якщо між направляючою і стіною буде утворюватися щілину, то в неї слід закладати вставку з металу, щільного пластику або іншого нестисливого матеріал.
2. Потім виконується збірка самого полотна воріт - своєрідної штори з декількох секцій. Деталі з'єднуємо, починаючи з найнижчого, при цьому стежимо, щоб вони були розташовані строго паралельно, без перекосів.

Складання секцій щільна

1. Полотно приєднуємо до напрямних за допомогою спеціальних роликів. Потім з'єднуємо ролики з приводами підйомного механізму - його найчастіше встановлюють або на стелі, або в верхній частині стіни.
2. Перевіряємо, як рухаються секції, вручну - так їх можна буде відкривати при відсутності електрики. Після цього включаємо систему і налаштовуємо її роботу від пульта дистанційного керування: автоматичне відкривання має бути ще більш плавним, ніж ручне.

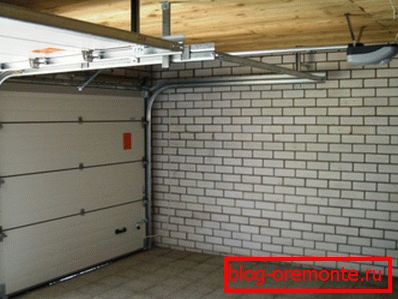

Готова конструкція з приводом

Ціни на гаражні ворота та механізми

У більшості моделей автоматичних гаражних воріт є один істотний недолік - висока вартість комплектуючих.

Для планування бюджету я рекомендую вам скористатися таблицею, що містить актуальні ціни деяких деталей і комплектів обладнання для воріт:

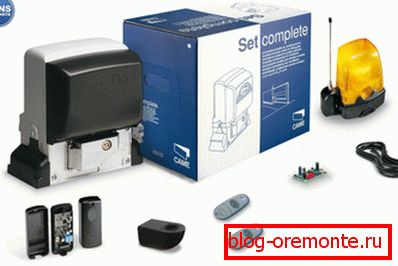

Комплект автоматики для воріт CAME

Як бачите, і ворота, і комплектуючі до них коштують досить дорого, тому інформація про самостійному монтажі таких конструкцій явно буде вам корисною: за рахунок економії на оплаті праці майстрів ви зможете істотно скоротити витрати.

висновок

Автоматика для гаражних воріт - це досить складний механізм, який вимагає уважного вивчення і вдумливого монтажу. Але в той же час не потрібно думати, що установка цієї автоматики під силу тільки професіоналам.

Якщо відповідально підійти до вирішення завдання, вивчити поради виробників і переглянути відео в цій статті, то шанси на успіх багаторазово зростуть. Зрештою, можна звернутися за консультацією в коментарях до матеріалу: я, звичайно, не претендую на досконале знання всіх моделей автоматичних гаражних воріт, але слушною порадою допоможу!
