Автоматичні ворота з дистанційним відкриттям - всі секрети

Технічні новинки все щільніше входять в наше життя, і якщо раніше автоматичні ворота були дивиною і показником статусу, то тепер їх може дозволити собі більшість людей. Зі свого досвіду можу сказати, що вартість роботи по установці системи часто становить значну частину загальних витрат, а якщо ви витратите трохи часу і розберетеся у всіх особливостях монтажу, то зможете заощадити десятки тисяч рублів.

Уважно прочитайте статтю, і ви будете розбиратися в цій темі краще, ніж 90% людей.

Система працює з пульта дистанційного керування, що дуже зручно

спорудження конструкції

Відразу зазначу - я буду розглядати орної варіант, так як з усіх можливих він самий надійний і міцний (за умови використання якісних комплектуючих і правильному монтажі). І цей варіант більше підходить для в'їзних систем, принаймні я розповідають про свій досвід роботи саме з такими конструкціями. Я думаю, автоматичні ворота для гаража з дистанційним відкриттям робляться аналогічним чином, адже що стосується комплектуючих, то вони однакові і в тому і в іншому випадку.

Вибір конкретного варіанту

Якщо ви думаєте, що можна просто заїхати в спеціалізовану компанію і купити набір автоматики для воріт, то ви дуже сильно помиляєтеся. Є безліч варіантів, які відрізняються за своїми характеристиками, і, щоб підібрати оптимальне рішення, вам потрібно врахувати кілька основних факторів:

Важливо! Хочу детальніше розповісти про вітрового навантаження і розрахунку цього показника. Наприклад, ворота розміром 2х3 метра мають площу 6 м 2, беремо середній показник навантаження для більшості регіонів в 50 кг / м і отримуємо 300 кг, до цього додається маса стулки, припустимо 100 кг, і в підсумку виходить 400 кг. Цей результат я раджу помножити на 2, виходить 800 кг - саме така автоматика гарантовано буде служити довго і без проблем витримає все навантаження.

Завжди купуйте обладнання з запасом міцності, тоді они витримає навіть самий сильний вітер

Також ви повинні визначитися з типом конструкції, є два основні варіанти:

• важільні конструкції складаються з двох елементів, з'єднаних шарніром, які відкривають-закривають ворота шляхом згинання або розгинання важелів. Цей варіант може стати відмінним варіантом для тих, у кого стовп розташований на відстані від опор воріт, адже важіль може бути прикріплений до 20-40 см від краю стулки. Дане рішення досить надійно, але використовується нечасто через чималу вартість;

На фото: важільні варіанти незамінні при кріпленні на кам'яних стовпах

• Лінійні або, як їх ще називають, черв'ячні конструкції працюють за рахунок штока, який приводиться в дію черв'ячною передачею. Це найбільш поширений і популярний варіант, який відрізняється простотою установки і демократичною вартістю. Але іноді для забезпечення надійності на важкі ворота великого розміру потрібно ставити по два елементи, це пов'язане з додатковими витратами, але зате ви будете спокійні за міцність системи.

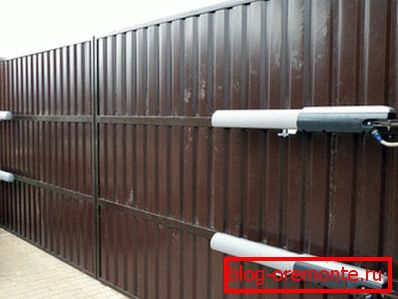

Спарений варіант - краще рішення для великих воріт

Підготовчий етап

Розберемося, що знадобиться для роботи, для початку перерахую необхідні складові конструкції воріт:

• Міцні стовпи, які будуть тримати вагу стулок і на яких буде кріпитися автоматика. Звичайно, можна зробити варіант, в якому опора воріт не буде місцем кріплення кронштейнів, а вони будуть зафіксовані на кам'яних або цегляних стовпчиках, тут все залежить від особливостей вашої в'їзний конструкції. Найголовніше це міцність елементів, вони не повинні деформуватися ні за яких умов;
• Петлі для відкривання-закривання стулок. Я настійно рекомендую вибирати якомога більш якісний і надійний варіант, найкраще якщо вони будуть на підшипниках, так як цей тип виробів забезпечує максимальну легкість ходу і дозволяє мінімізувати навантаження на систему відкривання, тим самим продовжуючи термін її служби;

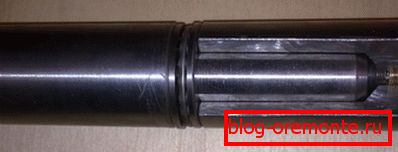

У завісах має бути присутня маслянка, через яку ви зможете додавати мастило

• Стулки воріт також повинні бути надійними, докладно зупинятися на цьому аспекті я не буду, лише зазначу таке: найголовніше - міцний каркас. Для обшивки краще використовувати легкі листові матеріали, вони виглядають привабливо і при цьому важать небагато, що дозволяє знизити навантаження на систему;
• Для того щоб ворота завжди розташовувалися в певному положенні і в закритому стані деформують навантаження були мінімальними, використовуються упори. Вони ставляться посередині в місці з'єднання стулок і по сторонам. Важливо виставити елементи так, щоб вони не заважали роботі і в той же час обмежували рух стулок при відкриванні та закриванні;

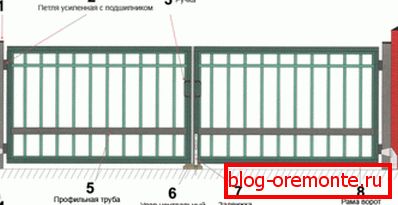

Упори задають діапазон, в якому можуть рухатися стулки, тим самим запобігаючи деформацію кронштейнів

• Ручки потрібні на випадок, якщо доведеться відкривати ворота вручну при перебоях з електрикою. Засув дозволяє закрити ворота зсередини, запобігаючи їх відкривання будь-яким способом. Ці елементи є обов'язковими, але бажано, якщо вони будуть присутні в конструкції.

Тепер розберемося, що знадобиться з автоматичною частини, найчастіше все необхідне продається в комплекті, але все-таки я розповім вам, що повинно входить в добротний набір, так як іноді продавці пропонують неповний перелік, і вам доведеться докуповувати те, що апріорі повинно було бути в наявності:

• Два або чотири приводу, вони розрізняються і можуть бути справа наліво і лівосторонні. При покупці краще перевірити ці елементи, так як особисто у мене була ситуація, коли на коробці була неправильне маркування і в підсумку виявилося, що нам продали два правих приводу і довелося їхати в магазин за 50 км, а це витрати часу і коштів;

Чим ширше стулки, тим довше потрібні приводи, пам'ятайте про це

• Блок управління виконується у вологозахищеному корпусі, і в ньому розташовуються трансформатор і головна плата;
• Для управління використовується цілий набір елементів: спеціальний пульт дистанційного керування воротами (їх кількість повинна бути таким же, як і кількість автомобілів, що проїжджають через ворота), фотоелементи, приймач і передавач сигналу;

Сучасні системи комплектуються компактними пультами, за допомогою яких і здійснюється дистанційне керування

• Кріплення для системи також повинен входити в комплект, також обов'язково повинні бути присутніми пластини, з їх допомогою монтаж не викличе труднощів.

Робочий процес

Я розповім про основні вимоги до конструкції, дотримання яких забезпечить відмінну роботу автоматичних воріт.

Почнемо з огляду будівельних робіт:

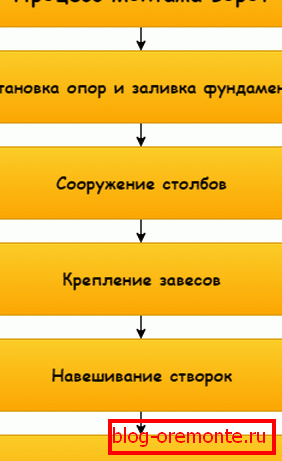

Процес такий же, як і зі звичайними воротами

• Для початку потрібно виставити металеві стовпи, для цього можна використовувати або профільовану трубу, або два швелера, зварені один з одним. Найголовніше - якісно забетонувати опори, глибина їх закладення повинна складати як мінімум півтора метра, щоб забезпечити запас міцності і виключити нахил стовпів під вагою стулок і вітровими навантаженнями;
• Відмінне рішення - обкладення металевого стовпа цеглою, при цьому в місцях кріплення петель і кронштейнів можна наварити спеціальні пластини, це дуже сильно спрощує подальші роботи. Нижче показаний приклад, тут важливо правильно розрахувати місце розташування елементів, можна так само виводити кріплення для забору, це насправді дуже зручно;

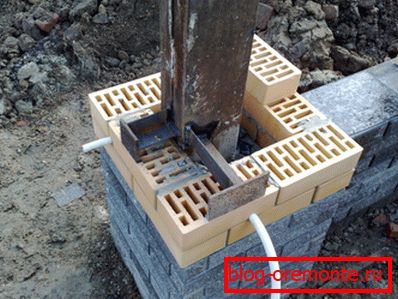

Пластини зовні стовпа роблять процес установки воріт набагато простіше

• Орні ворота тримаються на завісах, і саме до них пред'являються підвищені вимоги в автоматичних системах. Чим легше буде рухатися конструкція і чим рівніше будуть виставлені ворота, тим менше навантаження буде надаватися на приводи в процесі роботи. Саме тому потрібно виставляти завіси особливо ретельно, найчастіше використовується по парі елементів, якщо потрібно по три петлі, то краще доручити роботу фахівцям;

Якщо петлі приварюються, то важливо дуже точно виставити їх

• Після всіх вищеописаних робіт можна приступати до навішування стулок, вони встановлюються на петлі, після чого перевіряється робота конструкції, при відкриванні-закриванні нічого не повинно заважати воріт. У випадку з дерев'яними конструкціями петлі прикручуються до поверхні і тут так само важливо точно виставити положення воріт;
• Далі потрібно визначити місце установки упорів, які будуть обмежувати рух воріт, важливо надійно закріпити їх, щоб вони в екстрених випадках, наприклад, при пориві вітру, не давали стулок вивертатися, це запобіжить поломці кронштейнів.

Обмежувачі повинні бути виставлені дуже точно

Важливо! Тільки коли ворота повністю виставлені, можна приступати до установки автоматики, не потрібно виконувати роботи одночасно, так як це може спричинити проблеми і неякісним монтажем.

Установка автоматичної системи відкривання воріт своїми руками складається з декількох етапів:

• В першу чергу встановлюються приводи, дуже важливо надійно закріпити їх на стовпчиках і виставити рівно. Найчастіше в комплекті йдуть пластини, які кріпляться до поверхні і на які дуже просто фіксуються згодом. Вельми важливо заздалегідь ознайомитися з інструкцією, вона повинна бути російською мовою зі зрозумілими і докладними схемами, які наочно показують найважливіші етапи;

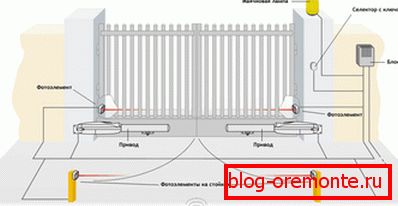

• Дуже важливо провести грамотну і правильну прокладку проводів, так як вони йдуть до всіх елементів системи. Найпростіше заховати їх під землю в гофрованої труби, а що стосується стовпчиків, то ідеально пропустити провід всередині при їх зведенні, якщо ж цього не зроблено, то можна поглибити один з кладки швів і прокласти кабель там. Детальна схема показана нижче, в ній немає нічого складного, головне - робити все акуратно;

Використовуйте проводи в надійній ізоляції

• Далі встановлюються всі інші частини - фотоелементи з зовнішньої і внутрішньої сторони, блок управління, селектор з ключем на випадок аварійного відкривання, а також маячок, який буде попереджати оточуючих при відкриванні та закриванні воріт. Якщо ви правильно розвели кабель, то вам залишиться просто підключити кожен елемент і закріпити його, все досить просто і зрозуміло;

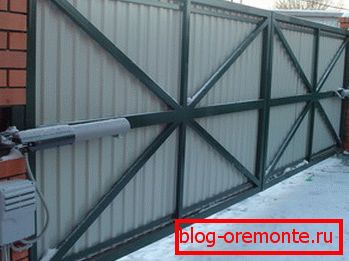

Щоб не тягнути дроти далеко, є сенс мати у своєму розпорядженні блок управління біля одного з приводів

• Останній етап - підключення системи до електричної мережі і перевірка роботи системи. Потрібно перевірити не тільки дистанційний пульт, а й аварійне відкривання, щоб переконатися, що все працює так, як належить.

Ось і все, що потрібно знати про роботи по установці орних конструкцій. Варто сказати, що відкатні варіанти навіть простіше в реалізації, але у них є два суттєвих недоліки: потрібно багато вільного місця під відсовуються ворота і ціна системи набагато вище.

Хочу наостанок дати кілька рекомендацій щодо вибору якісних конструкцій:

• Краще купувати надійні західні варіанти, які найчастіше мають італійське чи німецьке походження. Більшість компаній не тримають їх в наявності, тому доведеться чекати доставки протягом 1-2 тижнів. Що стосується вартості, то вона починається від 200 000 за комплект і залежить від характеристик обладнання;
• Китайські варіанти коштують від 50 000 за комплект, але надійність цих варіантів залишає бажати кращого. Рішення за вами, але особисто я вважаю, що подібні системи повинні бути якісними і надійними;
• Що стосується брендів, то я можу з упевненістю порекомендувати вам кілька компаній, які давно займаються виробництвом подібного обладнання і пропонують якісну продукцію. Це компанії «Came», «Nice», «Hormann», «FAAC», «Marantec».

Компанія «Came» - флагман у виробництві автоматики для воріт

висновок

Не думайте, що робота по установки автоматики на ворота вам не під силу, рекомендації з цього огляду плюс інструкція від виробника допоможуть зрозуміти всі важливі нюанси. Відео в цій статті наочно покаже процес, а якщо у вас є питання - пишіть їх в коментарях нижче.
