Електромагнітний замок на хвіртку: вибір і установка

Вибираючи пристрої для захисту вашого домоволодіння від небажаних гостей, варто розглянути і такий варіант як магнітний замок на хвіртку. Подібні запірні комплекси найчастіше встановлюються на металевих дверях в під'їзді, а й для воріт заміського будинку вони цілком підходять.

Нижче ми опишемо пристрій електромагнітного запору, а також наведемо кілька порад по його самостійному встановленню.

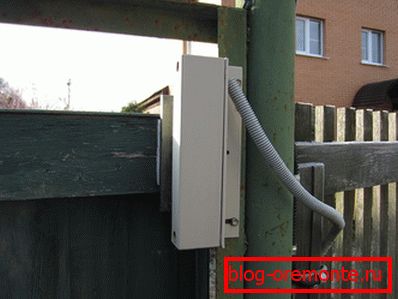

Хвіртка з магнітним запірним пристроєм

Загальні відомості про магнітні замках

Конструкція і принцип роботи

Всі електромагнітні замки на хвіртку працюють за єдиним принципом:

• Основу пристрою складає електромагнітна котушка зі сталевим сердечником, генеруюча магнітне поле.
• Котушка з сердечником монтуються на верхній частині рами хвіртки, і з'єднуються з контролюючим пристроєм.
• При подачі напруги до магніту притягується відповідна металева пластина, закріплена на стулці хвіртки. Найчастіше для виготовлення відповідних планок використовується нержавіюча сталь із нікелевим або хромовим антикорозійним покриттям.

Комплектація найпростішої моделі

За конструкцією магнітні замки діляться на дві великі групи:

• утримують - найпоширеніший різновид. Саме ці конструкції можуть встановлюватися на хвіртки в огорожі в приватних домоволодінь, а також в інших місцях (наприклад, утримує замком можна обладнати гаражні секційні ворота з хвірткою). Для підвищення безпеки можна змонтувати комплекс з декількох утримують пристрій по периметру хвіртки.
• зсувні - більш складні моделі. У цих замках магніт забезпечує не утримання стулки, а фіксацію язичка замка. Зсувні пристрою є врізними, і тому використання їх при обладнанні воріт в зборах дещо обмежено.

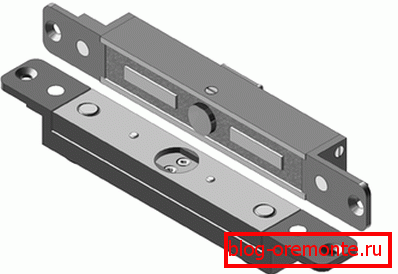

Сдвиговая модель

І утримують, та зсувні конструкції в більшості випадків маркуються індексом «ML», після якого через дефіс наводиться цифра, що позначає зусилля на відкриття замку в кілограмах. Наприклад, модель ML-100 позначає, що для відкриття запору необхідно докласти зусилля на відрив не менше 100 кг.

«Потужність» замку є одним з вирішальних факторів при його виборі. Для хвіртки достатньою буде установка пристрою з показником відриву в 150-200 кг.

Переваги ЕМ-запорів

Конструкції даного типу користуються популярністю з кількох причин:

• Вони досить просто монтуються і підключаються, а при експлуатації відрізняються невибагливістю і простотою в догляді.
• Надійність даних схем досить висока, і в якості замка на хвіртку або ворота вони цілком справляються зі своїми обов'язками.
• Простота управління пристроєм - ще один безперечний плюс. Якщо встановити систему дистанційного відкривання (її досить висока ціна з лишком компенсується зручністю), то надавати доступ на вашу територію можна не виходячи з дому.

Істотний недолік всього один, але в деяких ситуаціях він може виявитися критичним. Справа в тому, що для роботи електромагнітного замка для хвіртки необхідно електрику, і якщо в вашому населеному пункті перебої з електроенергією трапляються часто, то варто встановити на хвіртку дублюючий запор.

самостійний монтаж

установка пристрою

Як правило, виробники електромагнітних замикаючих пристроїв постачають їх досить докладними інструкціями з монтажу та підключення.

Накладний ЕМ-замок монтується на хвіртку досить просто. Процес установки полягає в закріпленні всіх елементів на самій хвіртці і на рамі, а також - в підключенні електричних компонентів до єдиної системи.

Тут наводиться інструкція, за якою практично кожен з нас зможе встановити замок своїми руками:

• Спочатку на раму хвіртки встановлюємо основну частину замку. Для цього в металевій рамі свердлом проробляємо отвори, в яких за допомогою саморізів закріплюємо пристрій.

схема кріплення

Порада! Отвори слід робити менше, ніж діаметр шурупа по металу - так ми забезпечимо більшу надійність фіксації.

• Потім на стулці хвіртки закріплюємо входить в комплект відповідну планку. Чим надійніше ми прикріпимо «відповідь» - тим ефективніше буде закриватися стулка.
• Наступна частина нашої роботи - установка пристрою, що зчитує. Зчитувач можна встановити як на стулці, так і на самому паркані. Для захисту від пошкоджень проводу від зчитувача краще пропустити через отвір, приховане за корпусом.
• Окремо монтуємо контролер доступу. Ця деталь конструкції відповідає за розпізнавання сигналів з карт або ключів, а автоматично відключає харчування магнітної системи при відкритті стулки.
• На внутрішній стороні полотна хвіртки або ж самого паркану встановлюється кнопка, що відкриває замок зсередини.

Зверніть увагу! Для підвищення надійності роботи запірного елементи фахівці рекомендують встановлювати і сам замок, і відповідну частину якомога ближче до кута стулки. Зсув конструкції до центру полотна сприяє зниженню сили утримання хвіртки.

підключення

Коли основні елементи конструкції закріплені, можна приступати до підключення запору.

• Для більшості представлених на ринку моделей замків характерно використання напруги 12 Вольт, тому слід подбати про те, від якого кабелю буде живиться пристрій.

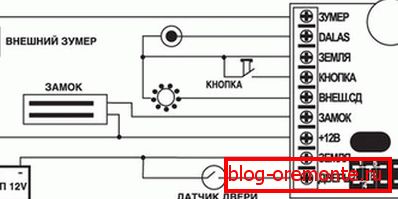

Схема підключення до контролера

• Провід (вони можуть входити в набір аксесуарів, а можуть бути куплені окремо) підключаємо до клем замку і пристрою, що зчитує. Оптимальним для використання є кабель типу ВВГ-НГ 2х1,5.
• До тих частин хвіртки, за якими буде приходити проводка, кріпимо пластиковий кожух для кабелю.

Кабель-каналы

• Провід укладаємо в кожух, фіксуємо і підключаємо до живлячої кабелю.

Порада! Використання джерела безперебійного електроживлення істотно підвищить ефективність роботи пристрою.

встановлений пристрій

висновки

Прості в монтажі і обслуговуванні, досить компактні (це видно на наведених у статті фото) і надійні електромагнітні запірні комплекси послужать відмінним захистом для вашого приватного будинку. У всякому разі, традиційну клямку вони перевершують багато разів! У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
