Гаражні будівельних металевих виробів. види. підготовка

Варіантів конструкцій гаражних воріт існує досить багато, однак, найбільш зручними є, мабуть, будівельних металевих виробів. Але, незважаючи на це, багато домашні умільці віддають перевагу орної конструкції, так як вона здається набагато більш простий у виготовленні. Насправді ж зробити підйомний механізм не набагато складніше, і переконатися в цьому ви можете з цієї статті, в якій я докладно розповім вам, як зробити гаражні підйомні ворота своїми руками.

підйомні ворота

Види підйомних воріт

Перш ніж приступити до виготовлення, підйомних воріт, необхідно ознайомитися з видами їх конструкцій. Згідно ГОСТ 31174-2003, до підйомних відноситься два типи конструкцій:

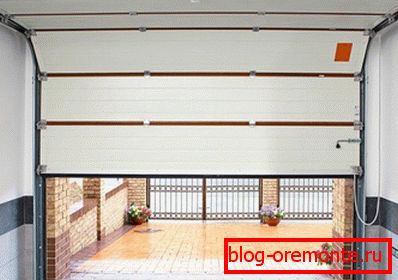

Підйомно-секційні ворота

Таким чином, якщо ви хочете зробити ворота самостійно, то оптимальним варіантом є підйомно-поворотна конструкція.

Особливості подъемно-поворотной конструкции

Пристрій поворотно-підйомних воріт досить просте.

Механізм складається з наступних основних елементів:

• коробки - являє собою дві напрямні, по яких рухається каретка шарнірно-ричажковий механізму. Слід зазначити, що крім вертикальних напрямних, ще встановлюються горизонтальні напрямні, розташовані на одному рівні з верхнім торцем воріт. За ним рухається верхня частина воріт в горизонтальній площині;

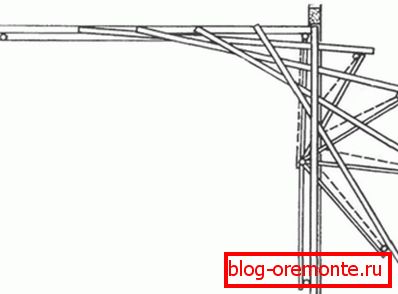

Схема пристрою підйомно-поворотних воріт

• відкриває механізму - являє собою каретку, яка рухається у вертикальній площині, до якої прикріплений важіль. Останній кріпиться до нижньої частини воріт за допомогою підшипника. Слід зазначити, що можна зробити спрощену конструкцію без важеля, в такому випадку нижня частина дверей буде переміщатися строго у вертикальній площині.

Приклад кріплення каретки до воріт без важеля

Щоб конструкція легко відкривалася і закривалася, обов'язково потрібно зробити противагу з кожного боку воріт. Він являє собою трос, який кріпиться до нижньої частини воріт і під стелею пропускається через блок. До кінця троса прив'язується вантаж;

• підйомної стулки - може бути виконана з металу, сендвіч-панелей або брусового каркаса, обшитого сталевими листами.

Як ви бачите, конструкція простіша, ніж здається на перший погляд. Єдине, зазначу, що існують різні варіації подібних воріт. Найчастіше в схему підйомного механізму включають пружину або амортизатор, однак, в цілому принцип роботи залишається тим же.

Звичайно, для виготовлення подібної конструкції необхідно володіти навичками роботи з металом і вміти поводитися зі зварювальним апаратом.

виготовлення

Процес виготовлення воріт складається з декількох основних етапів:

схем роботи

Далі детально розглянемо нюанси роботи на кожному з цих етапів.

Схема пристрою дерев'яних підйомних воріт з кресленнями важливих вузлів

підготовка креслень

На етапі підготовки креслень, перш за все, необхідно визначитися з розмірами конструкції. Стандартні розміри підйомних гаражних воріт становлять 2500-2800 мм в ширину і 1960-2000 мм у висоту. Звичайно, при необхідності ви можете підкоригувати розміри під свої потреби.

Відповідно до розмірів слід виконати креслення всіх інших деталей із зазначенням розмірів. Щоб легше було складати креслення, спочатку покажіть основні вузли конструкції, після чого продумайте всі дрібні деталі і способи їх кріплення.

На даному етапі також необхідно визначитися з усіма матеріалами, з яких ви будете робити ворота, так як від них багато в чому залежить конструкція.

Монтаж направляющих

Починати роботу краще за все з установки напрямних, а не виготовлення полотна, так як в цьому випадку ви зможете підкоригувати розміри воріт. Завдяки цьому вони будуть максимально підігнані під коробку.

Схема розташування напрямних

Робота виконується в такій послідовності:

1. в якості направляючих, як вертикальних, так і горизонтальних, найкраще використовувати швелера. Тому, перш за все, наріжте їх на деталі потрібної довжини, з яких буде збиратися рама;
2. Далі треба закріпити вертикальні напрямні в отворі за допомогою анкерів і кронштейнів. На даному етапі вкрай важливо розташувати напрямні строго вертикально і в одній площині - від цього залежить працездатність і довговічність воріт. Для додання жорсткості коробці, зверху стійки слід з'єднати балкою;
3. тепер потрібно встановити вертикальні напрямні, які з одного боку приварюються до вертикальних стійок, а з іншого - до балки, яка в свою чергу кріпиться до стін. На нашому порталі ви можете знайти докладну інформацію про те, як можна закріпити балку на стінах;
4. додатково для додання міцності конструкції, верхні напрямні можна пов'язати розпірками.

На цьому процес складання рами конструкції завершений.

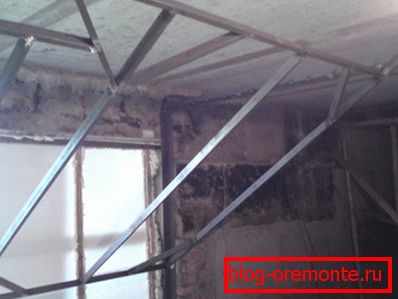

Приклад рами підйомних воріт

виготовлення полотна

Процес виготовлення полотна не містить ніяких особливостей. Як вже говорилося вище, його можна виконати з різних матеріалів. Однак, в будь-якому випадку в основі лежить рама.

Найкраще зробити ворота металевими - тоді вони вийдуть міцними, надійними і довговічними. Раму для них можна зробити з куточка або профільованою труби.

Процес виготовлення металевих воріт своїми руками виглядає наступним чином:

1. наріжте деталі рами відповідно до розмірів, зазначених на кресленні;
2. потім з деталей зберіть прямокутник;
3. отриману конструкцію слід зміцнити поперечинами і розкосами;
4. тепер до отриманої рамі потрібно приварити листи стали.

За такою ж схемою збирається полотно з дерев'яною рамою з бруса. Єдине, для з'єднання бруса, слід використовувати металеві куточки і шурупи. Прикріпити сталеві листи до бруса можна за допомогою болтів.

Порада! Ви можете вдосконалити полотно всілякими стопорними системами, механізмами, які захищають від злому, пристроями безпеки та іншими подібними елементами.

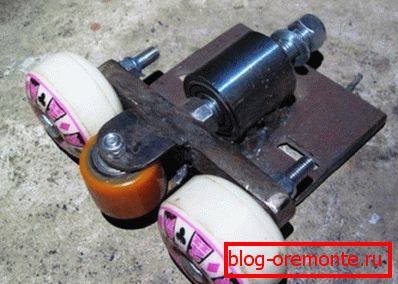

Каретка для нижньої частини воріт

Виготовлення рухомих механізмів і установка воріт

Тепер потрібно виконати рухомі механізми.

Почнемо з нижніх кареток, які виготовляються в такий спосіб:

1. перш за все, треба зробити основу каретки. Для цього використовуйте металеву планку, по краях якої слід просвердлити отвори;
2. потім встановіть два ролика паралельно планці, як на фото вище. Як осей для роликів можна використовувати болти. Слід зазначити, що діаметр роликів повинен бути таким, щоб вони помістилися всередині швелера;
3. між крайніми коліщатками треба розташувати перпендикулярно третій ролик. Для його монтажу слід виконати п-подібний кронштейн, який приварюється до планки;
4. з іншого боку планки навпаки середнього ролика потрібно приварити гайку, в яку буде укручуватися вісь підшипника;
5. тепер потрібно зробити кріплення для полотна. Для цього візьміть платформу у вигляді сталевого прямокутника і приварити до нього підшипник підходящого розміру;
6. точно також потрібно виконати другий рухливий механізм.

Кронштейн з верхнім роликом

Зробити верхні рухомі механізми ще простіше, для цього до полотна з лівого і з правого боку приварити кронштейни з осями для роликів. В якості останніх можна використовувати підшипники. Єдине, вони повинні бути такого діаметру, щоб осі розташовувалися над бортиками напрямних.

В процесі виготовлення кронштейнів стежте, щоб вони вийшли однакових розмірів. Осі повинні розташовуватися на відстані близько 20 см від полотна, в такому випадку ворота зможуть вільно закриватися. Перш ніж приварити кронштейни, бажано встановити ворота в отвір і виконати розмітку.

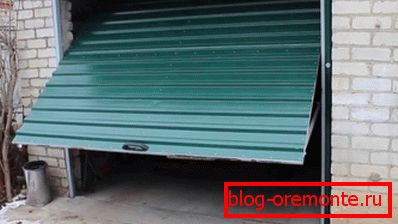

На фото - встановлені ворота

Тепер можна приступати до установки воріт.

Робиться це в такий спосіб:

1. спочатку «повісьте» ворота на верхні напрямні. Для цього попередньо надіньте підшипники на осі і зафіксуйте їх гайками. На даному етапі до верхніх напрямних приваріть обмежувачі, щоб верхня частина воріт не могла від'їхати далі, ніж потрібно;
2. тепер слід встановити нижні каретки і прикріпити їх до полотна. Для цього приварите платформи з підшипниками на однаковому рівні, потім поставте каретки в напрямних і з'єднайте їх з платформами за допомогою болтів, які будуть служити осями для підшипників. Ця болти слід вкрутити в гайки, приварені до кареток.

Порада! У закритому стані нижня кромка воріт повинна розташовуватися в спеціальному поглибленні. Завдяки цьому їх складніше буде зламати, до того ж вони щільніше будуть прилягати до коробки.

На цьому саморобні ворота практично готові, залишилося лише встановити противаги.

Схема устройства противовеса

Монтаж противовесов

Процес монтажу механізму противаг досить простий:

1. монтаж механізму почніть з установки блоків. Для кожного блоку вам знадобиться пара шківів. Розташовуватися вони повинні над воротами зліва і справа;
2. знизу до воріт приварите петлі, по одній з кожного боку;
3. тепер зачепите троси за петлі і проведіть їх через блоки;
4. після цього прив'яжіть до вільних кінців тросів вантажі. Вони повинні розташовуватися так, щоб при закритих воротах весели над підлогою. Треба сказати, що вага вантажів підбирається індивідуально, щоб ворота легко відкривалися і надійно фіксувалися в відкритому положенні, але при цьому не відкривалися самі по собі.
5. на завершення роботи потрібно встановити замок, який може бути гвинтовим або будь-яким іншим.

Тепер ваші ворота повністю готові. Слід зазначити, що ціна покупної конструкції буде на порядок більше тих витрат, які зажадало самостійне виготовлення воріт.

висновок

Вище ми розглянули лише основні моменти виготовлення підйомних воріт. Звичайно, в процесі роботи вам напевно доведеться зіткнутися з нюансами, яких ми не торкнулися. Однак, впоратися з цими труднощами напевно не складе труднощів кожному домашньому майстру, який вміє працювати з металом.

На відео в цій статті ви можете подивитися, як працює конструкція, виготовлена ​​за описаною вище схемою. Якщо якісь моменти вам не до кінця зрозумілі, задавайте питання в коментарях, і я з радістю на них відповім.
