Якщо ви будуєте гараж у дворі будинку або на іншій території, де немає сторонніх, то зводити капітальні ворота з листової сталі немає сенсу. Набагато розумніше зробити гаражні розпашні ворота з профнастилу, так як вони простіше в спорудженні і важать набагато менше. Я розповім, як зробити конструкцію своїми силами з мінімальними витратами часу і сил.

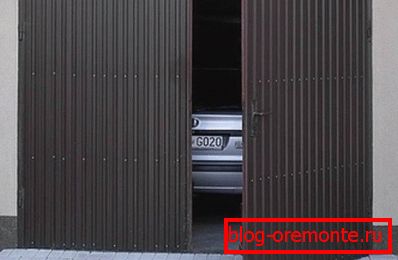

На фото: такі ворота виглядають дуже привабливо

Опис робочого процесу

Що стосується роботи, то її можна розбити на кілька етапів для того, щоб розібратися в процесі якнайкраще. Важливо робити все по порядку, тоді труднощів при виготовленні воріт у вас не виникне.

Підготовчий етап

Для початку потрібно провести підготовчі роботи, в них входить кілька важливих заходів:

• Треба визначити оптимальні розміри отвору. Якщо ви будуєте гараж, відстань по сторонам від автомобіля має бути не менше 30 см, висота в стандартному виконанні дорівнює 200-210 см, а для мікроавтобуса потрібні ворота вище - близько 250 см. Якщо будова вже зведено, то вам потрібно точно провести заміри, щоб визначити розміри воріт, які ви будете робити;

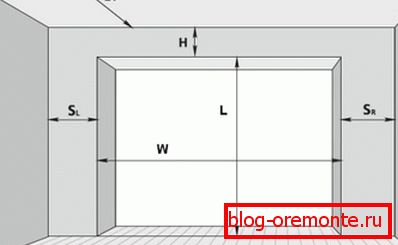

Пам'ятайте, що від краю отвору до стіни повинно бути не менше 80 см, це важливо для міцності конструкції

• Потім потрібно зробити креслення конструкції, Це дуже важливо для подальшої роботи. Якщо у вас під рукою є ескіз, то ви зможете точно розрахувати потрібну кількість матеріалів. Крім того, ви будете чітко уявляти кінцевий результат, що дуже сильно спростить робочий процес і дозволить вам чітко розуміти, що потрібно робити в конкретний момент часу;

Приклад воріт 4х2 метра, простий і зрозумілий креслення

• Якщо ви вирішили зробити металеві розпашні гаражні ворота з хвірткою, то доведеться робити раму набагато міцніше і посилювати її поздовжніми і поперечними розпірками. Особисто я ніколи не робив такий варіант з профнастилу, але думаю, що робота не буде складніше ніж у випадку зі звичайним листовим металом.

Хвіртка вимагає дуже якісного посилення, що істотно ускладнює конструкцію

Коли у вас є готовий ескіз, то розрахувати потрібну кількість матеріалів і комплектуючих не складе труднощів:

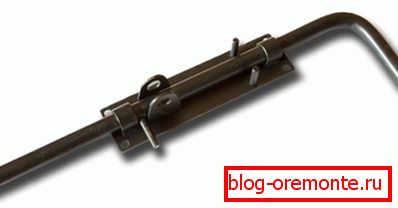

Вертикальні засуви - важливий елемент для надійних воріт

Важливо! Вибираючи профнастил, звертайте увагу на стан захисної плівки, якщо вона пошкоджена, то швидше за все і метал подряпаний. Це найпростіший спосіб перевірити поверхню на пошкодження.

Звичайно, провести роботи без певного інструменту навряд чи вийде, розберемося, що має бути під рукою:

• Зварювальний апарат - не потрібен промисловий варіант, вистачить і компактної версії на 220 Вольт. Природно, повинні бути і електроди товщиною 3 мм, цього цілком достатньо для зварювання профільної труби. Якщо навичок роботи зі зварюванням немає, то краще залучити фахівця або знайомого, якщо такий є, практикуватися на воротах - не найкращий варіант;
• У наш час майже ніякі роботи з металом не обходяться без углошлифовальной машинки або, як її називають в народі, болгарки. До неї має бути як мінімум кілька відрізних кругів, відповідних по діаметру і один шліфувальний диск, за допомогою якого ви швидко і легко вирівняєте зварювальні шви;

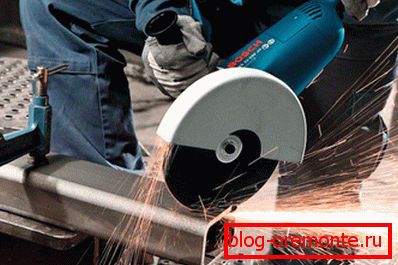

За допомогою болгарки різання металу пройде швидко і якісно

Важливо! Ніколи не користуйтеся болгаркою без захисного кожуха, а під час роботи в обов'язковому порядку використовуйте захисні окуляри і рукавички з товстої шкіри або текстилю, так ви максимально убезпечите себе.

• Для вимірів потрібна рулетка, для точної розмітки - кутник і спеціальний фломастер, яким можна робити чіткі добре видимі мітки на металі. Для контролю положення конструкції під рукою також повинен бути будівельний рівень;
• Для різання профільованого листа ні в якому разі не використовуйте болгарку, це найгірший варіант, так як метал перегрівається і починає іржавіти згодом по лінії відрізу. Краще придбайте звичайні ножиці по металу, якими роботу можна виконати швидко і якісно;

Профлист з невисокою хвилею відмінно ріжеться ручними ножицями по металу

• Лист буде кріпитися до каркаса за допомогою алюмінієвих заклепок, тому вам потрібно придбати і спеціальний пістолет. Вибирайте міцний варіант з масивними ручками, дешеві Заклепочники гнуться вже після сотні сполук, повірте моєму досвіду.

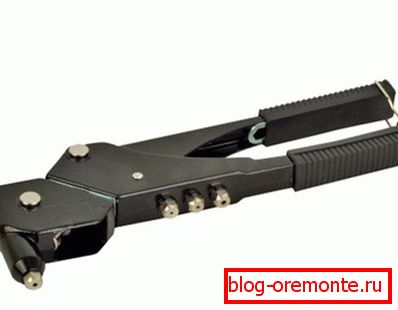

Пістолет для заклепок повинен бути надійним

Робочий етап

Тепер розберемося, як з усіх складових зібрати розсувні ворота для гаража своїми руками:

• В першу чергу необхідно відрізати шматки профилированной труби для каркаса конструкції, елементи можуть бути рівними, тоді вам потрібно буде зварювати їх сполуки, а можуть бути відрізані під кутом 45 градусів, цей варіант трохи міцніше, але і набагато складніше в реалізації. Для недосвідчених майстрів краще вибрати перший спосіб, не забудьте відняти від довжини поперечки товщину двох бічних стійок, адже вона буде розташовуватися між ними;

Важливо! У воротах з профільованої труби з обшивкою з профнастилу немає потреби робити подвійну коробку як в варіанті з листового металу, так як вага конструкції невеликий і навантаження на стіни будуть невеликими.

• Всі елементи викладаються на рівній поверхні, важливо забезпечити ідеальну геометрію конструкції, тому поставтеся до цієї частини робіт з усією відповідальністю і підготуйте місце під каркас. Регулювати положення елементів можна, підкладаючи під них тріски та інші підручні предмети;

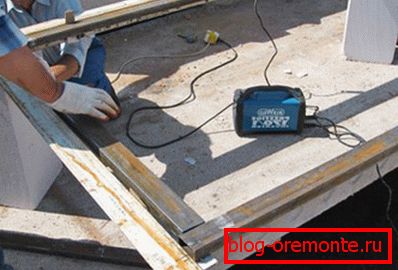

Важливо рівно викласти майбутній каркас перед його зварюванням

• Далі конструкція зварюється суцільними швами, важливо якісно поєднати елементи, забезпечуючи максимальну надійність готової коробки. Готову конструкцію нікуди не прибирайте, вона знадобиться при подальших роботах;
• Потім ріжеться метал для каркасів стулок, після чого потрібно викласти на поверхню і їх, причому ми зробимо це грамотно: викладемо конструкцію всередині коробки, за допомогою трісок робляться однакові просвіти між елементами, після чого можна прихопити елементи точкової зварюванням, щоб їх можна було дістати;

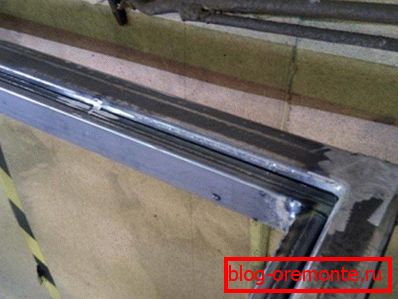

Каркас найкраще приміряти всередині коробки воріт

• Після того як всі елементи надійно зварені (не забудьте про перемички на стулках воріт), потрібно акуратно зачистити всі шви за допомогою болгарки, це забезпечити більш якісного прилягання профнастилу до каркаса і дозволить забезпечити найкраще відкривання-закривання воріт;

Зачистка проводиться за допомогою болгарки і шліфувального круга

• Готові елементи знову акуратно викладаються, після чого необхідно виставити петлі, важливо розташувати їх якомога рівніше. Після цього елементи прихоплюють, конструкцію можна розібрати для зручності і надійно приварити петлі, вони повинні триматися дуже надійно, адже на них буде припадати основне навантаження;

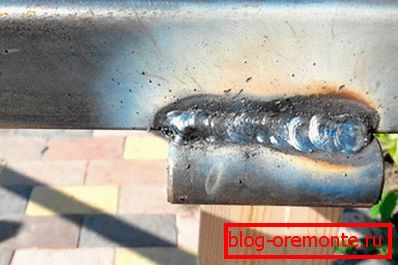

Приварювати петлі потрібно якомога надійніше

• Окремі частини конструкції фарбуються для захисту їх від корозії, це потрібно зробити до обшивки профнастилом і установки, щоб ви змогли обробити елементи з усіх боків. Для роботи підійде фарба з грунтом, яка відмінно захищає метал від іржі і не вимагає особливої ​​підготовки поверхні;

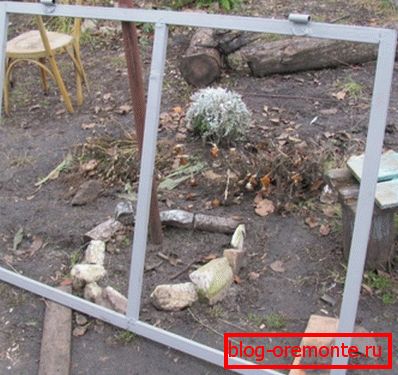

Не забудьте пофарбувати зварені вироби

• Обшивка стулок профнастилом починається з різання матеріалу за потрібною вам розміру, якщо ви купили шматки потрібної конфігурації, то це істотно спрощує процес. Потім потрібно покласти каркас і виставити лист так, як він буде кріпитися, після чого потрібно просвердлювати отвори під заклепки, діаметр залежить від того, який кріплення буде використовуватися. Найкраще застосовувати заклепку діаметром 4 мм, а під неї використовується свердло 4,2 мм;

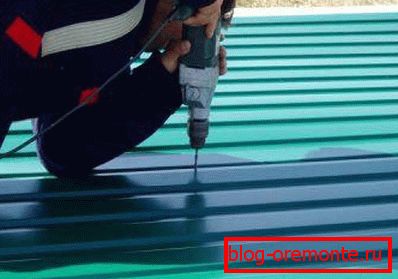

Отвори свердляться через 15-20 см, свердлити доведеться багато

Порада! Можна використовувати звичайні заклепки сталевого кольору, а можна знайти і кольорові варіанти, вони значно дорожче стандартних, зате їх майже не видно на поверхні.

• Кріплення профлиста заклепками проводиться швидко і легко, для цього використовується заклепувальний пістолет. Ви без зусиль розберетеся в процесі, прочитавши інструкцію на упаковці інструменту.

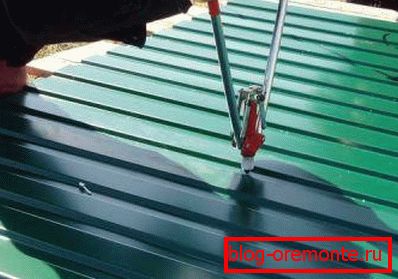

Заклепки фіксують профлист дуже надійно

Що стосується установки, то я описував її докладно в одному з оглядів, тут розповім тільки основні етапи:

• Забивання заставних в стіну;
• Виставлення каркаса за допомогою рівня;
• Приваривание коробки к закладным;
• Навішування стулок і перевірка відкривання-закривання стулок.

Якщо все зроблено правильно, то конструкція простоїть десятиліття, а єдиний ремонт, який може знадобитися, - фарбування металевих частин для захисту від корозії.

Ще один момент, який потрібно торкнутися - установка автоматики. Якщо ви згодом або відразу будете ставити приводи для відкривання назовні, то на каркасі в місці установки кронштейнів в обов'язковому порядку додається ребро жорсткості. Важливо зробити це заздалегідь, тому що приварити профільовану трубу до готового виробу вельми проблематично, та й профлист буде перегріватися і з нього може відійти фарба.

Привід повинен кріпитися до ребру жорсткості, інакше з часом полотно воріт просто-напросто деформується

На закінчення хочу відзначити, що ціна воріт, які ви зберете своїми силами, буде як мінімум удвічі, а то і друге нижче, так як робота такого роду коштує дорожче використовуваних матеріалів.

Такі ворота підійдуть і на дерев'яні будівлі, і на споруди з піноблоків, і на гаражі з сендвіч панелей, так як їх вага невеликий і навантаження на несучі конструкції будуть мінімальними.

висновок

Сподіваюся, що ця проста інструкція допоможе вам розібратися в питанні спорудження воріт з профнастилу і ви зможете зробити якісну конструкцію без залучення фахівців. Відео в цій статті допоможе розібратися в процесі ще краще, а якщо у вас залишилися питання, то задавайте їх у коментарях під оглядом.
