Як зробити в'їзні ворота - два варіанти облаштування заїзду

Установка охоронно-захисної огорожі по периметру земельної ділянки, вважається одним із першочергових завдань, які власнику приватного присадибного господарства необхідно вирішити при освоєнні власної території. В даний час існує велика кількість різноманітних технічних проектів для виготовлення забору, але незалежно від того, який з них був обраний в якості остаточного варіанту, обов'язковим етапом монтажу огорожі присадибної ділянки, є установка вхідних хвіртки і в'їзних воріт.

До недавнього часу, для в'їзду автотранспорту на присадибну територію житлових будинків, застосовувалися виключно розсувні ворота з ручним закриванням і відкриванням стулок. Зараз, поряд з ними нерідко також використовуються орні або відкатні автоматичні в'їзні ворота з електричним приводом і дистанційним керуванням з дому або з брелока, тому далі в цій статті я хочу приділити увагу головних особливостей виготовлення і монтажу, як першого, так і другого варіанту.

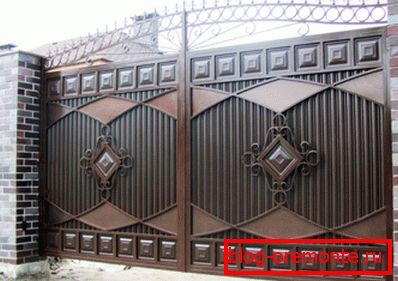

Орні металеві ворота з елементами художньої ковки.

Що потрібно знати про будівництво в'їзних воріт

В першу чергу потрібно визначитися з місцем установки воріт і вибором розмірів в'їзного прорізу, оскільки від цих параметрів буде залежати не тільки зручність заїзду, а й безпеку мешканців приватного будинку. Основні вимоги за місцем розташування воріт полягають в тому, що вони повинні бути встановлені в розрив зовнішнього огородження ділянки з боку під'їзної дороги, по можливості, навпаки в'їзду в гараж, або в безпосередній близькості від обладнаного місця стоянки автомобілів на території приватного подвір'я.

Що стосується вибору розмірів прорізу в'їзних воріт, то в залежності від ширини і взаємного розташування під'їзної дороги до будинку, я раджу керуватися наступними правилами:

1. Оптимальна ширина в'їзного прорізу для проїзду легкового автомобіля повинна складати не менше 2,6-3 метра, а для проїзду вантажної машини ця відстань повинна бути не менше 4 метрів;

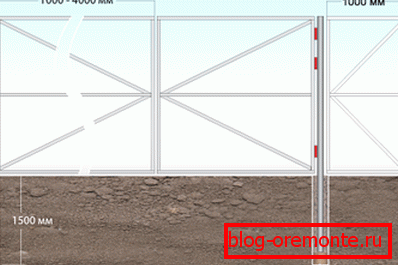

Рекомендовані розміри прорізів воріт і хвіртки.

1. Відстань від найближчого зовнішнього краю проїзної частини, до опорного стовпа стулки воріт, має бути більше або дорівнює мінімальному радіусу розвороту автомобіля (для легкового автомобіля або мікроавтобуса це значення становить 5-6 метрів, а для вантажної машини або автофургона - 6-10 метрів);
2. Якщо ширина узбіччя, тротуару або придорожнього палісадника менше цього значення, а ширина смуги проїжджої частини складає менше 3,2 метра, потрібно, або збільшити ширину в'їзного прорізу на 1-2 метра, або змістити в'їзні ворота вглиб двору на 1-1,5 метрів , як показано на малюнку нижче;
3. Висота стулок вибирається на власний розсуд господаря ділянки, і звичайно приймається рівної висоті основного паркану, однак в більшості випадків ця величина не перевищує 1,6 - 1,8 метра.

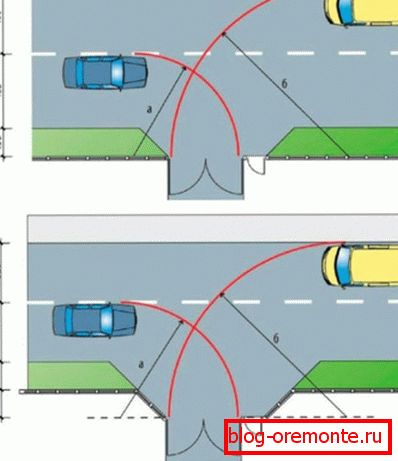

Схема розташування в'їзного прорізу щодо під'їзної дороги.

Порада! Розмір і місце розташування в'їзного прорізу слід проектувати таким чином, щоб він забезпечував безперешкодний в'їзд не тільки приватного легкового автотранспорту, а й при необхідності, дозволяв заїхати на територію внутрішнього двору вантажній машині, асенізаторської вакуумної бочці або пожежної автоцистерні.

Вибір матеріалів для виготовлення

При виборі технічного проекту і будівельних матеріалів, відразу хочу нагадати, що вхідні хвіртка і ворота є особою садової ділянки, тому їх дизайн і зовнішній вигляд повинен бути витриманий у відповідності із загальною концепцією оформлення всієї огорожі.

Крім цього, матеріали для виготовлення несе конструкцій, шарнірних елементів і стулок повинні мати достатню міцність, високу стійкість до тривалого впливу погодних факторів, а також стійкістю до дії багаторазових динамічних навантажень, викликаних постійним відкриванням і закриванням воріт.

1. Якщо стовпи основного забору виготовлені з цегляної кладки або монолітного залізобетону, то і несучі стовпи для воріт з хвірткою, найкраще виготовляти з цього ж матеріалу, встановивши попередньо всередину них закладні конструкції для кріплення навісних гаражних петель;

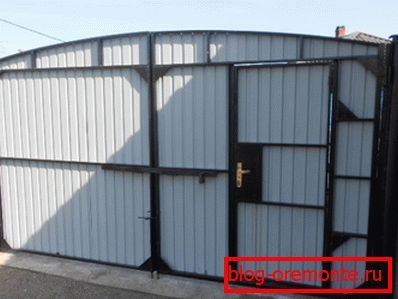

Опорні стовпи і рамна конструкція металевих орних воріт.

1. Якщо ж основний паркан встановлений на металевих стовпах, то і стовпи для воріт слід виготовляти з круглої або профільної толстостенной металевої труби. При цьому потрібно приділити особливу увагу захисту від корозії тієї частини стовпа, яка буде забетонована в землі;
2. Рамна конструкція орних воріт має консольне кріплення до поворотним петель, а відповідно, відчуває значні навантаження на зсув і провисання під вагою відкритої стулки, тому найчастіше виготовляється з товстостінної профільної металевої труби, фасонних кованих елементів чорного металопрокату або дерев'яного бруса великого перерізу;

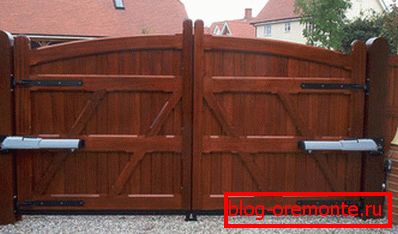

Несуча конструкція і зовнішня обшивка дерев'яних воріт.

1. Як зовнішньої обшивки для стулок я пропоную використовувати такі види матеріалів, які разом з рамною конструкцією, утворюють єдине суцільне або загратоване полотно в'їзних воріт:

• Дерев'яну раму з бруса я рекомендую обшивати шпунтованої строганой дошкою, попередньо обробленої антисептичним просоченням на водній основі;
• Для обшивки металевої рами з профільної труби можна використовувати великоформатні сталеві листи товщиною 2-3 мм, закріпивши їх по периметру і в декількох місцях посередині, за допомогою напівавтоматичного електродугового зварювання;
• Більш кращим варіантом обшивки металевих воріт, на мій погляд, є профільований лист з оцинкованої сталі товщиною 0,8-1,0 мм, покритий з двох сторін поліефірної порошковою емаллю. В цьому випадку для кріплення потрібно використовувати оцинковані болти, фарбовані покрівельні саморізи або витяжні заклепки;
• Щоб виготовити світлопрозорі в'їзні ворота ажурною гратчастої конструкції, найкраще використовувати готові елементи художньої ковки, які треба зварити між собою за попередньо підготовленому шаблоном, а потім пофарбувати атмосферостійкою матової або глянсової емаллю в потрібний колір.

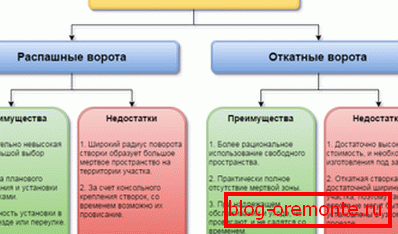

На схемі представлені порівняльні характеристики орних і відкатних воріт.

Порада! У деяких випадках для зовнішньої обшивки воріт застосовуються азбоцементні листи, або іншими словами, плоский шифер, однак я не рекомендую використовувати цей матеріал для цих цілей, оскільки він має велику вагу, до того ж є досить крихким, тому після багаторазового відкривання-закривання воріт, може розколотися на частини.

орні ворота

З усіх існуючих різновидів в'їзних воріт, я хочу виділити два основних види, які, на мій погляд, є універсальними, і найкраще підходять для організації заїзду автотранспорту на територію приватного двору.

Найбільшою популярністю серед мешканців приватного сектора користуються в'їзні розсувні ворота, що складаються з двох опорних стовпів, на які за допомогою шарнірних гаражних петель навішуються симетричні або несиметричні стулки. З огляду на те, що при відкритті вони розчиняються в різні боки, для нормального функціонування таких воріт потрібно вільний простір усередині двору, по ширині дорівнює максимальному радіусу відкриття найбільшої стулки.

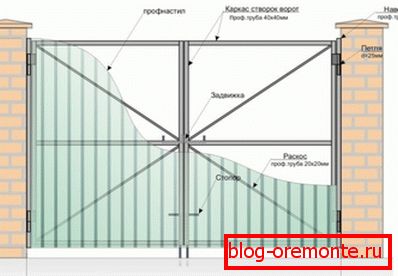

Креслення орних воріт із зовнішнім покриттям з профільного листа.

Виготовлення та монтаж орних воріт своїми руками слід починати з установки опорних стовпів, при цьому обов'язково потрібно враховувати можливу зміну положення стовпа в результаті морозного пученія грунту в холодну пору року.

1. До товстостінним металевим трубам для опорних стовпів, в нижній частині потрібно приварити Т-образну перемичку з сталевого куточка 30х30, а потім їх підземну частину обробити бітумною мастикою або іншим гідроізолюючим складом;
2. На землі виконати розмітку для установки воріт, і в потрібних місцях викопати ями для опорних стовпів глибиною не менше 1000 мм. Дно кожної ями ущільнити, і відсипати шаром щебеню товщиною 80-100 мм.
3. Встановити в ями несучі стовпи, залити рідкою бетонної сумішшю, після чого вирівняти їх строго вертикально по рівню, І зафіксувати до остаточного застигання бетону;

Між несучою рамою стулки і опорним стовпом потрібно залишити невеликий зазор.

1. Орні стулки потрібно виготовляти з урахуванням того, щоб після їх установки, між рамною конструкцією і опорним стовпом утворився зазор шириною не менше 5-10 мм;
2. Після застигання бетону, готові стулки потрібно встановити на своє місце між опорними стовпами, І вирівняти їх бічні сторони вертикально строго за рівнем;
3. Під нижню сторону кожної стулки підкласти тимчасові підкладки з дерев'яних брусків, І зафіксувати їх з боків тимчасовими підпірками, після чого до несучої рами і опорних стовпів приварити гаражні петлі, по дві або три штуки на кожну сторону, в залежності від розмірів і ваги воріт.

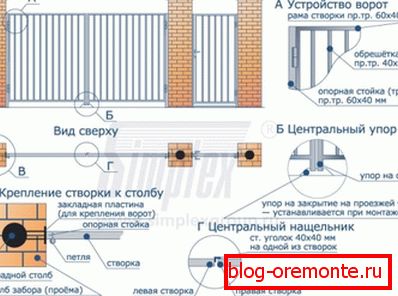

Схема установки орних стулок.

1. Перевіривши співвісний розташування стулок, і переконавшись в тому, що при відкриванні-закриванні воріт вони ніде не заклинивают і не торкаються землі, Зверху і знизу потрібно встановити замикаючі механізми для фіксації воріт в закритому положенні.
2. Щоб надалі кожен раз не думати про те, як підперти стулку від випадкового закривання різким поривом вітру, Нижній запірний механізм слід встановлювати таким чином, щоб він дозволяв надійно фіксувати ворота у відкритому положенні.

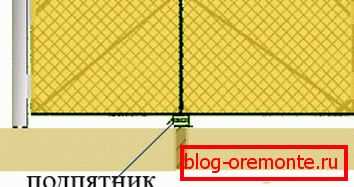

На фото показано место установки подпятника.

Порада! Якщо в'їзний отвір має велику ширину, а довжина кожної стулки перевищує три метри, в тому місці, де вони з'єднуються між собою після закриття воріт, я рекомендую встановити на землі невисокий подпятник, який буде служити додатковою опорою для кожної стулки в закритому положенні.

ворота відкотів

На перший погляд, в'їзні відкатні ворота можуть здатися більш складними у виготовленні, однак, незважаючи на це, таке рішення дозволяє більш раціонально використовувати дворовий простір, що при грамотному підході дає можливість розмістити два автомобілі на тому місці внутрішнього двору, де з використанням орних воріт, містилася тільки одна машина.

Єдиним обов'язковою умовою для установки таких воріт, є наявність достатнього місця уздовж внутрішньої сторони паркану, необхідного для розміщення відкатної стулки у відкритому положенні.

Загальний вигляд і заглиблений анкерний фундамент воріт консольного типу.

В даний час існує декілька різновидів конструкції воріт, і далі я пропоную читачам більш детально зупинитися на одній з них, яка, на мій погляд, є найбільш придатною для установки в приватному дворі.

В даному випадку, стулка консольно закріплена на жорстких горизонтальних направляючих, які можуть вільно переміщатися уздовж забору по обертовим роликам, які в свою чергу, закріплені на жорсткому кронштейні анкерного фундаменту.

1. Також як і в попередньому випадку, в першу чергу потрібно встановити опорні стовпи, використовуючи для цього таку ж технологію, як описана вище;

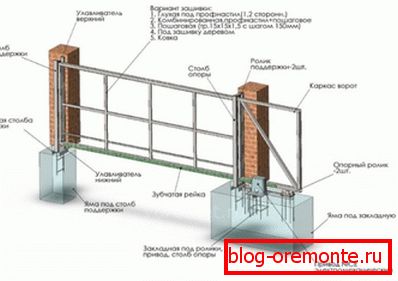

Основні елементи конструкції.

1. Вибираючи відстань між опорними стовпами, я можу сказати, що оптимальний розмір на ділянку для дачного будинку повинен бути близько 3000 мм, а стулку потрібно виготовити таких розмірів, щоб її довжина вийшла на 500-600 мм більше, ніж ширина в'їзного прорізу;
2. До задньої частини рамної конструкції стулки потрібно приварити дві горизонтальні напрямні з товстостінної сталевий профільної труби перерізом не менше 60х30 мм, таким чином, щоб з одного боку вони виступали за зовнішній габарит на 1500-2000 мм;
3. З того боку в'їзного прорізу, в яку буде відкочуватися стулка воріт, змістившись на 400-500 мм у двір, викопати невеликий котлован, після чого встановити в нього закладений анкерний фундамент з кріпильними шпильками для консольного блоку, і залити до рівня землі рідкої бетонної сумішшю;

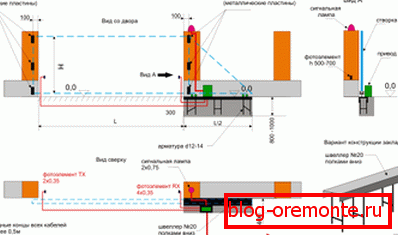

Проектний креслення із зазначенням основних розмірів.

1. Після остаточного затвердіння бетону, до шпильок анкерного фундаменту закріпити П-подібний консольний кронштейн з обертовими опорними роликами;
2. На завершення всього, на кронштейн з опорними роликами потрібно встановити горизонтальні напрямні відкатної стулки, після чого на ближньому опорному стовпі зверху і знизу закріпити підтримують скоби і обмежувач відкриття, а на далекому стовпі встановити верхній і нижній уловлювач, а також запірний механізм для фіксації стулки в закритому положенні.

Креслення відкатної стулки з ферміческімі підкосами.

Порада! Якщо відкатна стулка має велику довжину, для збільшення жорсткості конструкції, я рекомендую приварити до напрямних і до рами воріт ферміческіе підкоси з профільної труби 40х20 мм, або встановити підтримуючу тросову розтяжку, як показано на малюнку вище.

Автоматизація відкривання і закривання стулок

Автоматичний механізм відкриття та закриття стулок можна встановити практично на будь-які ворота, при цьому я не рекомендую нічого вигадувати самостійно, а купити повністю готовий пристрій. Воно складається з електронного блоку управління, електромеханічних або гідравлічних приводів для переміщення стулок, комплекту фотоелементів і інфрачервоних датчиків, а також блоку дистанційного керування.

Схематична інструкція по монтажу автоматики в'їзних воріт.

В залежність від свого призначення, модифікації і конкретної моделі, подібні пристрої можуть істотно відрізнятися між собою, проте всі вони мають приблизно однаковий основний набір різних функцій і режимів роботи.

1. При роботі в автоматичному режимі стулки відкриваються після того, як автомобіль наблизиться до них на деяку відстань, і самі закриваються після того, як машина проїде ворота;
2. У напівавтоматичному режимі відкриття стулок виконується вручну, з пульта дистанційного керування, а закриття відбувається автоматично, після проїзду воріт;
3. Крім цього, різні моделі пристроїв можуть бути обладнані звуковою або світловою сигналізацією відкриття і закриття стулок, звуковою сигналізацією, що спрацьовує в разі несанкціонованого доступу, а також функцією блокування або розблокування замикаючого механізму при відключенні електроенергії.

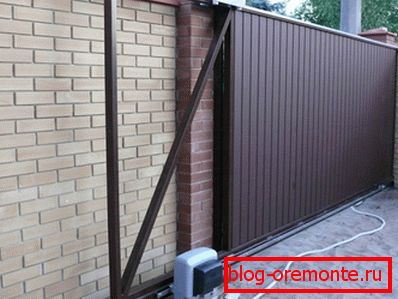

Електромеханічний зубчато-рейкова привід відкатної стулки.

Зверніть увагу! Установка інфрачервоних датчиків і фотоелементів системи блокування на деякій відстані від воріт, дозволяє уникнути травмування людей, а також пошкодження автомобіля або інших сторонніх предметів, які в даний момент часу знаходяться на траєкторії руху закривається стулки.

висновок

Підводячи підсумок, я хочу відзначити, що встановити в'їзні ворота своїми руками цілком під силу будь-якому домашньому майстрові, що має в своєму господарстві набір найпростіших будівельних інструментів, але в той же час, виготовлення несучої конструкції, стулок і запірних механізмів, найкраще довірити фахівцям в цьому питанні. Більш повну інформацію про встановлення воріт можна отримати з представленого відео в цій статті, а якщо після перегляду у читачів залишаться питання, я зможу на них відповісти в формі для коментарів.
