Огорожа з профнастилу і цегли своїми руками - докладний опис

Огорожа з профільованих листів і цегляних стовпчиків зі сталевими кришками

Шукайте оптимальний варіант для огорожі приватного будинку або садової ділянки? Зверніть увагу на комбінований паркан з цегли та профнастилу. Він гармонійно впишеться в будь-який ландшафтний дизайн ділянки і архітектурний стиль будівлі, і при цьому стане вельми економічним, але довговічним рішенням.

позитивні моменти

• Профнастил - це сталеві профільовані листи, покриті кольоровим полімером або оцинковані для захисту від корозії. Огорожа з такого матеріалу відмінною надійністю: листи можна гнути, але порушити їх цілісність неозброєними руками неможливо. До речі, зіпсований лист завжди можна замінити новим (навіть вже після складання всієї конструкції).

• Довговічність огорожі з профнастилу коливається від 25 до 50 років (Все залежить від умов експлуатації). Потрібно зауважити, що даний матеріал має високу стійкість до сонячних променів, температурних перепадів, а також до атмосферних, вітровим і механічних впливів.

• Великий вибір кольорів і відтінків дає можливість підібрати найбільш оптимальний варіант, який буде поєднуватися з фасадом будівлі і іншими елементами присадибної території.

Кілька варіантів забарвлень профнастилу

• Паркани з цегли та профнастилу монтуються досить швидко, Так як це відносно легкі матеріали. До того ж, тут не потрібно залучення спецтехніки.

• Цегляні стовпи в значній мірі підсилюють конструкцію огорожі з профнастилу і додають йому більше солідності і виразності.

• Перелізти через такий паркан вельми проблематично, Адже його гостра грань - серйозна перешкода для зловмисників.

монтажні роботи

Цегляний паркан з профнастилом зводиться поетапно:

• завмер периметра;
• підготовка фундаменту;
• виготовлення стовпчиків;
• кріплення профільованих листів.

Зверніть увагу! Закріплюється профнастил одним з двох способів: поверх опор (тобто в результаті він закриває собою інші елементи конструкції) або між опорами (в такому випадку найчастіше використовується з цегляними стовпами). У статті ми говоримо якраз таки про останньому способі монтажу.

вибір матеріалу

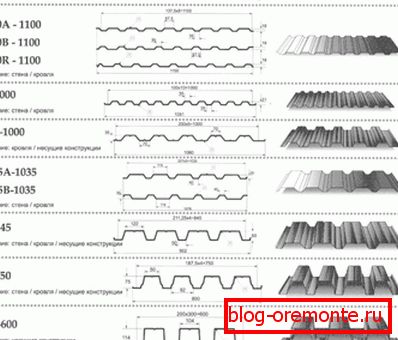

Види профільованих листів

Нижче ми наведемо кілька порад щодо вибору профнастилу для побудови паркану з цегляними стовпами. Сподіваємося, вони стануть корисними для вас.

• Як правило, в якості покриття профільованих листів виробники використовують полівінілхлорид. Він створює досить товстий і міцний зовнішній шар, який перешкоджає механічних пошкоджень, зносу і корозії листів. Фактура може бути як гладкою, так і фактурною. Однак через пару років матеріал зблякне і помітно вицвіте.

• Крім полівінілхлориду також застосовується фарбування листів. На щастя, сучасні лакофарбові матеріали відповідають найвищим вимогам щодо захисту від пошкоджень і корозії. Не можна не згадати і про естетичні властивості: насиченість кольору фарбованого профнастилу зберігається дуже довго. Плюс до всього, виробники пропонують, крім звичайних, що світяться, електроізоляційні, термоіндикаторні лакофарбові покриття.

• Наявність захисного шару обов'язково з обох сторін.

• Колір матеріалу краще підбирати під колір фасадів будівлі.

• Фахівці рекомендують наступні параметри листів кожної секції: товщина - 0,5 мм і більше; висота профілю - С10 - С8.

Замір периметра

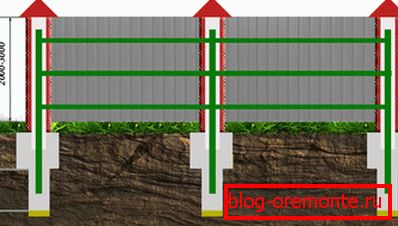

Приклад ескізу майбутнього паркану

Отже, переходимо до основного питання - як зробити паркан з цегли та профнастилу? В першу чергу потрібно позначити точне місце розташування конструкції, вибрати відповідний рівень фундаменту і визначитися з товщиною самого огородження.

Відгородити територію будівництва можна найпростішим способом - на місці майбутніх кутів огорожі встановлюються кілочки, і по ним натягується капронова нитка. Після цього, за допомогою рулетки необхідно провести всі виміри і скласти проект майбутнього огородження.

Відгороджена територія з уже виритої траншеєю

У нашій статті в якості прикладу взято монтаж максимально вузького паркану з профнастилу і цегли. У цегляних стовпчиків буде бічна сторона товщиною в одну цеглину, а лицьова - в півтора. З метою посилити стовпи використовуються профільні труби 40х40х2 мм і армування кожного другого ряду цегляної кладки оцинкованої сталевої штукатурної сіткою 25х25х1 мм. Крім цього, для кріплення воріт використовується стовпи із заставними елементами, посилені сталевою трубою 80х2,8 мм. цегла - «Фагот».

Профільні труби 40х40х2 мм

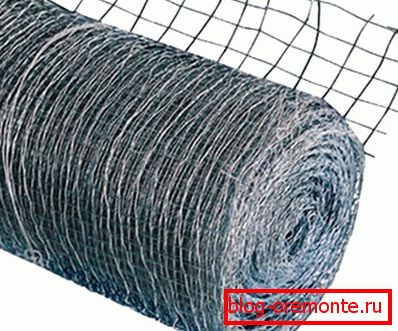

Кладочная сетка

Земельні роботи

Перед тим, як зводити паркан з цегли та профнастилу своїми руками, необхідно визначитися, куди складати грунт, викопаний під час риття траншеї.

Врахуйте! 1 куб грунту при викопуванні розпушується і збільшується в об'ємі десь в 1,5 раза.

Якщо варіант розкидати зайву землю навколо майбутнього огородження вам не підходить, то потрібно буде вивезти її. Для цієї мети відмінно підійдуть поліпропіленові мішки (40-50 кг). На 1 м? йде близько 30 таких мішків. Дуже зручно. Верхній родючий шар (чорнозем) можна відсипати окремо від глини і землі. Відмінне добриво для господарства і плюс економія на вивезенні.

Часто для виконання земельних робіт вдаються до допомоги екскаватора, але при будівництві забору обсяг грунту необхідної траншеї не так вже й великий, всього лише 3 куба. Так що рити траншею екскаватором просто невигідно і незручно.

Для ручних же земельних робіт буде потрібен наступний інструмент:

• совкова лопата;
• штикова лопата;
• лом.

На підготовку траншеї об'ємом 4 м? грунту без каменів двом робітникам потрібно приблизно 5 годин часу з урахуванням перерв.

Опалубка

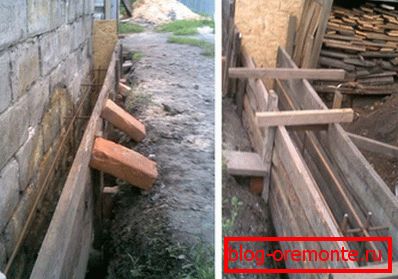

Пример опалубки

Опалубку можна робити відразу після того, як вирита траншея. Як правило, для фундаменту огорожі опалубка збирається лише для цокольній частині на 10-20 см нижче рівня поверхні землі. Як матеріал раціонально буде використовувати будівельну полуобрезную дошку - вона досить міцна і недорога.

Озброївшись електродрилем і шурупами по дереву, починаємо збірку опалубки. Потрібно зауважити, тиск, який бетон надає на опалубку, досить високо, а тому дошки додатково скріплюються за допомогою дерев'яних перемичок і підпірок з цегли. Робиться це все до заливки фундаменту, тому що вже вигнуті дошки вправити назад буде дуже нелегко. Збірка щитів здійснюється прямо в траншеї. Починаємо з верхньої дошки, розташованої уздовж капронової нитки, яка натягнута на рівні майбутнього фундаменту.

Також необхідно подбати про армування фундаменту. Для цього знадобляться 10 мм арматурні прути. Через кожні 1,5 м в траншеї ставляться вертикальні прути. Для горизонтального армування беремо все ті ж прути: горизонтально по обидва боки на відстані 10 см вгору по траншеї, і також по обидва боки на відстані 5 см від поверхні бетону.

Каркас з арматурних прутів легше збирати на поверхні, а потім опускати в опалубку вже в закінченому вигляді. Прути скріплюються отожженной дротом діаметром 1 мм.

Куточок або труба для посилення цегляних стовпчиків монтується в опалубку тільки тоді, коли сама опалубка і каркас з арматурних прутів повністю готові. Вони вирівнюються за допомогою будівельного рівня і закріплюються дошках.

Якісно виконана опалубка і установка труб

підготовка фундаменту

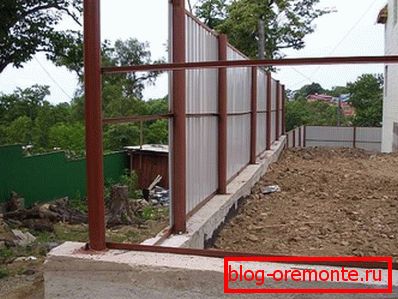

Готовий різнорівневу фундамент

Під цегляні стовпи найкращим варіантом буде стрічковий залізобетонний фундамент. Безперервна монолітна стрічка виглядає вельми солідно, та до того ж не дає проникнути на відгороджений ділянку дощовій воді з вулиці. По ширині підставу краще робити таким же, як цегляні стовпи.

Однак тут потрібно згадати про одну проблемку. Частенько професійні будівельники та домашні майстри стикаються з пристойними перепадами рівнів. У нашому випадку, як приклад, різниця рівнів перевищує 0,5 м при довжині 10 м. У таких випадках зведення одноуровневого фундаменту призводить до надмірної витрати бетону. Крім цього, такий фундамент може перешкоджати кріплення воріт. Найраціональніший вихід з такої ситуації - розбити стрічку підстави на кілька окремих ділянок різними рівнями не менше 10 см.

Потрібно зауважити, що товщина фундаменту також може відрізнятися. Наприклад, під стовпами підстава може бути повної ширини, а під профнастилом більш вузьким. Позитивні сторони цього варіанту - зменшення земельних робіт і економія бетону. Мінус - збірка опалубки значно ускладнюється. Ми ж за приклад візьмемо однорідний по товщині фундамент.

Що стосується глибини підстави під парканні стовпи. Найбільш оптимальна буде то відстань, що дорівнює глибині промерзання грунту в регіоні будівництва. У нашому прикладі ця цифра - 1 метр.

Пам'ятайте, що фундамент повинен, перш за все, забезпечувати надійне функціонування воріт, які будуть закріплені до профільних труб в цегляних стовпах за допомогою зварювання. У тих місцях, де на огорожу буде менше навантаження, тобто під листами профнастилу, глибину фундаменту можна зменшити до 50 см.

Увага! Форма фундаменту повинна розширюватися до низу ями. Це робиться для протидії дотичним силам обдимання грунту, які можуть знизити термін експлуатації паркану і порушити нормальну роботу воріт.

Бетономішалка - дуже корисна річ при будівництві

Тепер поговоримо про бетонних роботах, які необхідно виконати при будівництві огорожі. Щоб заощадити сили і час, заливку фундаменту під паркан треба здійснювати за допомогою бетономішалки. Її краще покласти поруч з опалубкою, щоб менше перетягувати важкий бетон вручну.

Отже, порядок дій при замісі бетону в бетономішалці:

• Розташувати бетономішалку під кутом 35-45? і засипати щебінь. Навіщо потрібен щебінь? Він є самим крупним заповнювачем і не дає цементу і мокрому піску прилипати до стінок.
• Потім потрібно залити в бетономішалку добавку до бетону і половину необхідного обсягу води.
• 0,5 необхідного піску засипаємо після змішування щебеню з водою.
• Після 30-секундного змішування, потрібно розташувати бетономішалку під кутом 60-70 °, щоб сухі пісок і цемент не налипли до мокрих стінок. Далі засипаємо цемент і залишився пісок.
• Вода, що залишилася заливається після того, як бетономішалка знову знаходиться на 35-40 °.
• Вся ця суміш добре перемішується приблизно 2 хвилини і, якщо не видно не перемішаних грудок, бетономішалка розвантажується.

Корисно знати! Ідеальна завантаження в обладнання - 0,5 максимального обсягу. Найбільш велике завантаження градієнтів збільшує час готування по-справжньому якісного бетону.

Далі наведемо приблизний склад бетонної суміші за обсягом, необхідному для фундаменту паркану з цегли та профнастилу.

На 1 частку цементу марки ПЦ-400, як правило, береться:

• 6 щебеню;
• 0,7 води;
• 3 піску;
• повітровтягуюча добавка на 0,1% від маси цементу.

Порада! Звичайне рідке мило чудово замінить воздухововлекающей і пластифікуючі добавку. 10 мл мила на 1 відро цементу. В такому випадку, класти бетон буде більш зручно, і він стане більш морозостійким.

Побутове рідке мило

Як зробити паркан з профнастилу і цегли, якщо під рукою немає бетономішалки? Бетон можна приготувати і вручну. Ось невелика інструкція:

• Беремо ємність об'ємом приблизно 100 л і засипаємо в неї 1 відро цементу і 3 відра піску. Перемішуємо їх в сухому вигляді. За мішалку можуть згодитися садові граблі.
• У порожнє відро наливаємо 10 мл і до верху заливаємо водою. На поверхні повинно вийти багато піни, а бетонна суміш якраз таки пластифицируется тим краще, чим більше буде піни. А це означає, що бетон буде простіше замішувати і укладати.
• Цю мильну воду змішуємо з приготовленою заздалегідь сухою сумішшю.
• Коли у вас вийшла однорідна маса, насипте в неї 6 відер щебеню і добре перемішайте.

Недолік замісу своїми руками - багато часу (на приготування 100 л бетону йде близько півгодини). Та до того ж, через збільшеного обсягу води, бетонна суміш отримує менш міцною. Але, на жаль і ах, з меншою кількістю води змушують бетон вручну дуже і дуже важко.

Після заливки фундаменту, бетон відразу ж накривається поліетиленовою плівкою, щоб не допустити швидке висихання його поверхні. У спекотну погоду (25-30? C) повна розпалубка здійснюється приблизно через один тиждень.

Зведення цегляних стовпів

Як правило, стовпчики для огорожі з профнастилу викладаються облицювальною цеглою (наприклад, як на фото нижче - цегла «Фагот»). Звичайно ж, для цієї роботи краще залучити досвідченого муляра-лицювальника і його підсобного робітника.

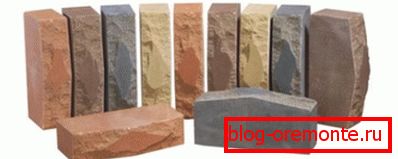

Кирпич «Фагот»

Для кладки цегли використовується цементно-піщаний розчин. Готується він співвідношення 1 до 3 (знову ж таки, для пластичності з додаванням рідкого мила). Кладка здійснюється поступово - 0,5 м кладки в висоту за 1 робочий день. Одночасно з кладкою все тим же розчином заливається проміжок між сталевим стовпчиком і цеглою. Кожен ряд армується спеціальної кладочної сіткою 50х50х4 мм для більшої міцності.

Цементно-піщаний розчин

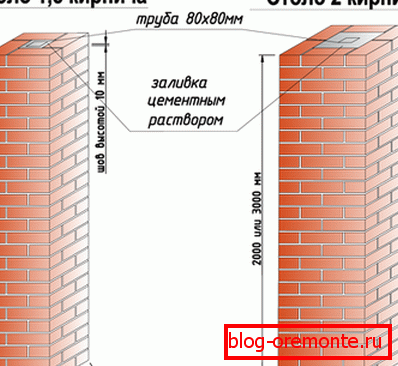

Принцип кладки

Рекомендована відстань між цегляними стовпами при будівництві паркану з профнастіла- не більше 3 м. Висота ж залежить від наступних параметрів:

• дизайн самого участка;
• естетика огорожі;
• вітрове навантаження;
• висота профільованих листів.

Для закріплення профнастилу в цегляній кладці передбачаються заставні пластини, куточки (посередині, знизу і зверху стовпчиків). Трьох лаг цілком вистачить для надійного кріплення триметрових листів.

Завершальний етап декоративного оформлення стовпів - установка кришок. Вони надають цегельних стовпчиках закінчений зовнішній вигляд, а також захищають їх від потрапляння всередину вологи. Виробляються такі кришки з бетону або оцинкованої та пофарбованої сталі. Термін служби високоякісних виробів прирівнюється терміну служби профнастилу.

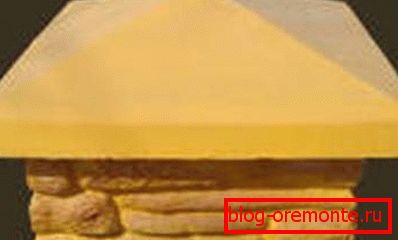

Декоративна і захисна кришка для стовпів

Порада! Віддавши перевагу бетонним кришок, найкраще придбати ті, які пофарбовані мінеральним пігментом. Під впливом зовнішніх умов з них не змиється фарба, і їх колір не зблякне з часом.

Укладаються бетонні кришки зверху стовпчиків на цементно-піщаний розчин. Щоб встановити сталеві кришки, вам буде потрібно інше кріплення - дюбелі, якими вони будуть кріпитися знизу до цеглини.

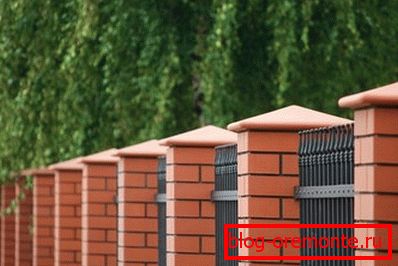

Кришки надають огорожі закінчений і оригінальний вигляд

Сборка стального каркаса

До цього етапу робіт з будівництва паркану можна приступати після того, як бетон відстоїться в опалубці хоча б пару днів. Збирається каркас з профільної труби 20х40х2 мм за допомогою ручного дугового зварювання. Потім до нього буде кріпитися і сам профнастил.

Вот схема сборки такого каркаса:

1. Розрізаємо профільні труби на вертикальні відрізки необхідної довжини;
2. Ставимо мітки на вертикальних відрізках на тих місцях, де будуть приварені горизонтальні труби (запас по 30 см з кожного краю паркану);
3. У зазначених місцях прихоплює зварюванням горизонтальні труби з одного боку;
4. Перевіряємо будівельним рівнем правильне положення труб;
5. Зварює горизонтальні труби остаточно.

Збірку каркаса набагато зручніше здійснювати двома парами робочих рук. Для зварювальних робіт буде достатньо зварювального апарат з максимальною потужністю 6,5 кВт. Після зварювання каркас потрібно пофарбувати. Підійде алкідна емаль ПФ-115. А ось якщо на трубах помічена іржа, то доведеться заздалегідь застосувати перетворювач іржі.

На цій схемі видно, як повинні розташовуватися сталеві вертикальні і горизонтальні труби

Установка профнастилу на каркас і кріплення до стовпів

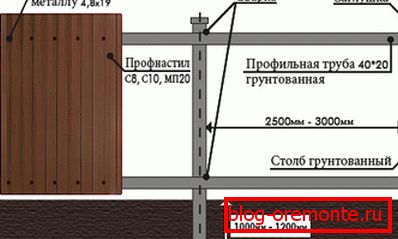

Загальна схема конструкції

Останній етап зведення огорожі - монтаж профнастилу. Перед тим, як приступити до справи, краще прикрити фундамент картоном, щоб не пошкодити нижній край профільованих листів.

Потім фломастером ставляться мітки для вкручування саморезов. До профільної трубі розміром 20х40х2 мм профнастил кріпиться в нижній частині гофри через одну хвилю за допомогою оцинкованих покрівельних саморізів 4,8х30 мм з гумовими прокладками. На 1 м профільованих листів потрібно 6 шурупів. З'єднуються листи профнастилу внахлест. Саморізи краще закручувати електродрилем на невеликих оборотах. Це потрібно для того, щоб ріжуча кромка гвинта не перегріватися і не сточуються.

вартість огорожі

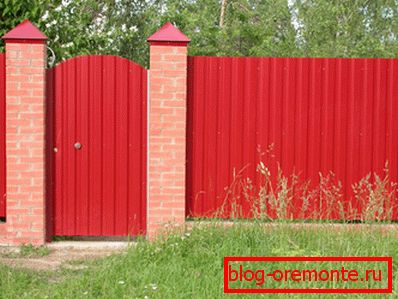

Досить симпатично, економно і надійно

Потрібно сказати, паркани з профнастилу та цегли - не таке вже й дороге задоволення. Таке огородження займає два тижні будівельних робіт (без урахування простої) і орієнтовно 50 тисяч рублів бюджету. Ця сума розрахована на 6 цегельних стовпів і сам паркан довжиною 9 м.

Якщо ви знаєте периметр огородженої ділянки, то можна легко підрахувати необхідну кількість профільованих листів і цегляних стовпів. Для цього розділіть довжину забору на довжину листа профнастилу, який ви вибрали для себе. Стовпи зазвичай ставляться не більше ніж через 3 м один від одного.

Зверніть увагу! Висота огорожі майже нічим не обмежується. Ви можете замовити на заводі листи, потрібного вам розміру. А в разі чого можна і наростити вже готове огородження.

Загальна ціна забору включає в себе наступні складові:

• цемент;
• добавка для бетона;
• профільовані листи;
• профільні труби;
• армовані прути;
• в'язальний дріт;
• саморізи.

Здавалося б, така проста конструкція, а виглядає геть як ефектно!

Необхідні інструменти для будівництва:

• лопата;
• лом;
• бур;
• шуруповерт;
• викрутки;
• ножиці по металу;
• зварювальний апарат;
• бетономешалка;
• електродриль.

В заключение

У цій статті ми постаралися максимально докладно описати процес спорудження паркану з профнастилу і цегли. Більше інформації ви знайдете в тематичному відео, підготовленому спеціально для тих, хто бажає звести надійне, довговічне, красиве і, разом з тим, недороге огорожу на своїй ділянці!
