Ролики для відкатних воріт і інші елементи їх конструкції

Наскільки складно виготовити відкатні ворота? Які переваги вони забезпечують на фоні традиційних орних воріт? Чим відрізняються один від одного різні комплекти фурнітури, і які елементи вони повинні включати? У своїй статті я постараюся відповісти на ці та деякі інші питання.

Відкатні ворота: монтаж на залізобетонний фундамент.

Відкатні проти орних

Головна перевага відкатних воріт - в тому, що вони, відкриваючись, не займають місця у дворі при і не перегороджують дорогу. Ця особливість дуже корисна в невеликому за площею дворі, що виходить на вузьку вулицю.

Крім того: управління відкотами воротами легко автоматизувати. Автоматика може, зокрема, мати дистанційне керування (в тому числі по GSM і Wi-Fi).

Зрозуміло, у рішення є і оборотні боку:

• Довжина примикає до отвору воріт прямого ділянки огорожі повинна бути як мінімум дорівнює довжині стулки. Інакше воріт буде просто-напросто нікуди відкотитися;

У відкритому положенні стулка перекриває 4 - 6 метрів стіни.

• Масивну стулку буде досить важко відкотити вручну, якщо ви хочете заощадити на електроприводі або якщо вдома відключили електрику. Відкрити розсувні ворота будь-якої ваги під силу навіть дитині;
• Конструкція в цілому вийде куди більш дорогої. Зварні розсувні ворота з профтруби 40х40, обшиті профнастилом, при виготовленні «під ключ» обійдуться вам в 15 - 25 тисяч рублів. Відкатні з електроприводом коштують від 100 тисяч і більше.

Зауважте: навіть саморобні відкатні ворота (за умови, що всі роботи від заливки фундаменту до зварювання і монтажу роликів будуть робитися самостійно) зажадають витрат на матеріали та фурнітуру як мінімум в 45 - 50 тисяч.

Габарити

На мій погляд, оптимальні розміри стулки - висота в 2 метри при ширині 4 - 6 метрів. Двометрова висота виключить прояв недоречного цікавості з боку перехожих; ширина стулки в 4 метри дозволить цілком безпечно заїхати в ваш двір вантажівці з піском або будматеріалами. Збільшення ширини стулки до шести метрів корисно в тих випадках, коли ширина вулиці змушує заїжджати у двір під кутом.

Визначившись з габаритами, неважко побудувати своїми руками креслення воріт.

витрати

З чого складається зазначена мною ціна матеріалів і фурнітури для воріт?

Розклад приблизно такий:

• Комплект фурнітури - близько 15000 рублів;
• Металл для каркаса - 5000;
• Фундамент (арматура, бетон, песок) - 5000;
• Автоматизований електропривод - 15-30 тисяч в залежності від виробника і функціональності;
• Електроди, дроти живлення приводу, фарба і інша дрібнота - ще від двох до трьох тисяч.

Пару пунктів в списку стоїть розібрати більш детально.

фурнітура

Що включає типовий набір фурнітури?

Ось перелік набору Прийшов серії М італійського виробництва:

Схема воріт на роликах із зазначенням точок монтажу фурнітури.

вартість комплекту определяется:

• виробником. Із зрозумілих причин вітчизняна продукція обходиться помітно дешевші за імпортні;
• розрахунковим навантаженням (Тобто, просто кажучи, вагою стулки). Чим вона більше, тим більш жорсткі вимоги пред'являються до міцності і зносостійкості фурнітури, що прямо впливає на її вартість.

Я наведу кілька прикладів роздрібних цін.

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

Автоматика

Крім виробника, комплекти автоматики розрізняються:

• Максимальною вагою стулки. Чим він більший, тим більша потужність потрібно від електроприводу;
• Швидкістю відкривання і закривання. Зазвичай вона варіюється від 0,15 до 0,35 м / с;
• Комплектацією. Пульт (пульти), фотоелементи, сигнальні лампи можуть входити в базовий комплект поставки або купуватися окремо.

Ось невеличкий витяг з прайс-листа російського представництва італійської компанії Nice.

RB400KCE

• Максимальна маса стулки - 400 кг;
• Швидкість - 0,35 м / с;
• Комплектація: привід з вбудованим блоком управління, пульт, фотоелементи, сигнальна лампа з антеною, замковий перемикач;
• Вартість: 28440 рублів.

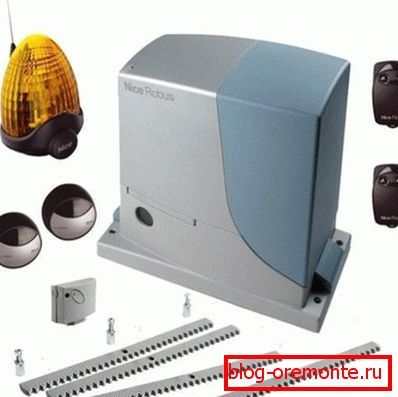

Електропривод Nice RB400KCE в повній комплектації.

Цікаво: вартість того ж комплекту без сигнальної лампи і фотоелементів - 18600 рублів.

Виконайте 1800

• Максимальна маса стулки - 1800 кг;
• Швидкість - 0,16 м / с;
• Комплектація: привід з вбудованим блоком управління;
• Вартість: 41472 рубля.

Монтаж

Тепер - кілька рекомендацій з виготовлення та монтажу воріт.

З чого зробити каркас стулки?

Найкраще використовувати профтрубу: вона забезпечить більшу жорсткість в порівнянні з куточком при такому ж або меншій вазі. Мінімальні розміри - 60х60 для рами і 40х20 для укосин, що забезпечують жорсткість конструкції.

Креслення каркаса з профільної труби.

Чим обшити ворота?

Велика вага стулки сильно здорожує фурнітуру і автоматику. Відповідно, кращі легкі матеріали. Я б рекомендував використовувати стіновий профлист товщиною 0,55 мм з висотою хвилі не більше 20 мм.

Пара нюансов:

1. Для кріплення обшивки краще використовувати заклепки, а не саморізи. Вони не розхитуються поривами вітру і не дають іржавих патьоків, характерних для саморізів з порушеним цинковим покриттям;
2. Кріпити потрібно кожну хвилю листа. Інакше пориви вітру будуть супроводжуватися брязкотом металу.

Крепление профлиста на каркас.

Яким має бути відстань між роликами, на які спираються ворота? Вичерпна інструкція міститься в цій таблиці:

Відстань між візками в залежності від розміру і ваги стулки.

Якими повинні бути розміри фундаменту?

Як правило, його довжина береться рівній половині ширини стулки. Для 4-метрових воріт потрібно фундамент довжиною 2 метри. Глибина фундаменту на 200 мм перевищує глибину промерзання грунту.

З чого і як зробити фундамент?

Каркас вариться з швелера шириною 120 - 200 мм і рифленою арматури діаметром 12 - 14 мм. Вертикальні прутки забезпечуються поперечними зв'язками. Заливка виконується бетоном міцністю М250.

Увага: площину швелера вирівнюється строго по рівню. Найменше відхилення від горизонту призведе до того, що ворота стануть закриватися або відкриватися з надмірно великим зусиллям.

Каркас з армуванням фундаменту. Збоку наварена майданчик для установки електроприводу.

Як правильно встановити ролики відкатних для воріт своїми руками, забезпечивши можливість їх регулювання по висоті?

Використовуйте кріплення візків на монтажні регулювальні пластини. Пластина обварюється на швелері, а підстава візка фіксується на шпильках гайками. Такий спосіб кріплення забезпечить просте регулювання при помилках в монтажі і при просадках грунту.

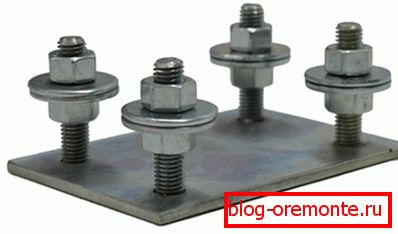

Регулювальна пластина під візок.

Простіше, ще простіше

Чи можна спростити конструкцію воріт і скоротити до мінімуму витрати на їх спорудження?

Зрозуміло. Я розміщу тут кілька фотографій справно функціонують в сусідньому зі мною будинку воріт.

Загальний вигляд воріт. Каркас зварений з куточка 50х50 мм і обшитий оцинкованим профнастилом.

Ворота не спираються на візки, а висять на укладеному поверх огорожі швелері, посиленому в середині зварений фермою.

На цьому фото добре видно опорні і фіксуючі ролики. Опорний ролик забезпечений гумовим покриттям, що помітно знижує рівень шуму при відкриванні та закриванні воріт.

Нижній опорний ролик утримує стулку у вертикальному положенні. Відхилятися в протилежному напрямку їй заважає власна вага.

Електропривод являє собою однофазний мотор потужністю 1,5 КВт і ремінну передачу на шків, намотувальний на себе сталевий трос.

Нехитрий механізм натягу троса.

Пульт управління приводом. Одна кнопка закриває двері, інша - відкриває.

Кінцевий вимикач розмикає ланцюг харчування, коли стулка повністю закрита.

висновок

Сподіваюся, що цей матеріал допоможе шановному читачеві створити недорогу і функціональну конструкцію. Як завжди, ознайомитися з додатковою тематичною інформацією можна, переглянувши відео в цій статті. Я буду вдячний за ваші коментарі та доповнення. Успіхів!
