Шпунтова огорожа котлованів - ми за безпечне проведення
Огорожа котловану за допомогою шпунтових паль
Шпунтова огорожа котловану є тимчасове огородження, яке складається із забитих у грунт (по периметру котловану) дерев'яних або сталевих шпунтових паль.
Вони застосовуються для будь-якого типу споруд при пристроях фундаменту у випадках, коли неможливо виробляти розробку самих котлованів в укосах. Огорожа котлованів допомагає захистити конструкції (і життя людей) від обвалу ґрунту.
Зверніть увагу! З метою економії коштів, багато будівельних організацій виготовляють шпунтові огорожі з труб.
Огорожа з труб
Що стосується профілю для паль з шпунта, то його виготовляють зі спеціальної вуглецевої сталі марок Ст3пс і Ст3сп згідно ГОСТ 380. При покупці, зверніть увагу на поверхню профілю - в місцях торцевих і замкових частин не повинно бути заходів, прокатних полон і розкатаних бульбашок.

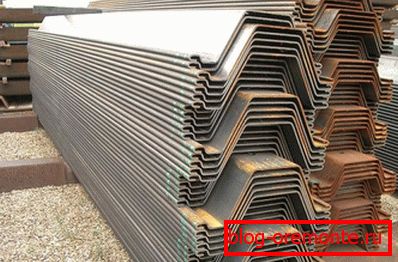

Профили для свай из шпунта
Технологія монтажу такого огородження має на увазі собою занурення його елементів в заздалегідь пробурені свердловини і попередньо заповнені цементно-піщаним розчином. Виходить, що в пробурені свердловини, до певної позначки (під напором) заливається розчин і тільки після цього в отвір монтують труби або балки.
Дана технологія дозволяє захистити зводяться конструкції від осипання грунту, а також значно підвищити несучі здібності шпунта.
Варіанти установки шпунта
Крім стандартного способу заливки труб або балок, існує ще кілька видів монтажу, які адаптовані під різні умови і типи грунту:
- Вибропогруження - при використанні даного методу, здійснюється попереднє буріння свердловин під шпунти, а потім установка паль за допомогою віброзанурювачів. На м'якому грунті краще використовувати шнекові бури. За підрахунками, ціна на даний метод встановлення огорож найнижча, зважаючи економічності технології та мінімального використання технічних засобів;

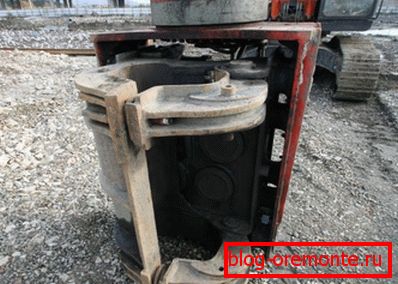

Вибропогружатель
- Закручивание - даний спосіб має на увазі собою занурення шпунта в грунт (на палях встановлені спеціальні наконечники) шляхом вдавлення і обертання. Цей метод затребуваний при наявності вже готових, розташованих поруч споруд. Таким чином можна запобігти вибурювання грунту з фундаменту;
Закручивание шпунта
- ударний метод - здійснюється шляхом забивання паль в грунт за допомогою копра. При використанні даного методу існує ряд обмежень в щільно забудованих міських районах.
У процесі розробки, стінки котловану, як правило, зміцнюють забиркою, виготовленої з обрізної дошки або металевого листа. Щоб даремно не витрачати матеріал, після облаштування захисної конструкції, забирку можна використовувати як елемент опалубки для бетонування підземних споруд і конструкцій.
Шпунтова огорожа котловану з забиркою не є водонепроникним, тому при розташуванні грунтових вод вище рівня дна котловану, слід подбати про системі водозниження.
Передбачивши таку огорожу, ви зможете організувати безпечну ділянку на будівельному майданчику, тим самим значно прискоривши процес зведення будівлі або ж споруди.
Також, хотілося б відзначити той факт, що використання шпунтових паль не обмежується зміцненням одних лише котлованів.
Вони широко використовуються для зміцнення берегових ліній і траншей, нерідко застосовуються при будівництві естакад, мостів і шляхопроводів, використовуються для зведення ГЕС і споруд аналогічних напрямків (шлюзи, гідровузли, причали, набережна).
Крім цього, шпунти застосовуються при будівництві складів для зберігання рідких і твердих відходів промисловості.
Шпунтова огорожа берегової лінії
Взагалі, шпунтові огорожі котлованів виглядають як суцільна стінка, утворена зі сталевих паль (шпунти типу «Ларсен», двотаврові балки, зетовий профіль, труба і плоский шпунт) шляхом їх занурення в грунт одним з вищенаведених способів.
За своєю суттю, подібна огорожа водонепроникна і служить в якості водонепроникної перегородки. Але все ж основна функція огорожі - запобігання обвалу грунту.

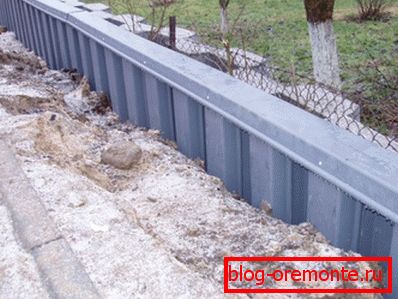

На фото видно, що подібного роду огородження є суцільною стіною
Монтаж шпунтового огорожі різних видів
Як і говорилося раніше, шпунтові огорожі - це металеві палі, встановлені згідно з проектом по краю котловану (для їх спорудження зазвичай використовується вже відпрацьований матеріал, що був у вжитку). Найбільш часто вживані діаметри труб - 219, 273, 325, 377, 426, 530 і 630 мм.
Металева паля ШК-150

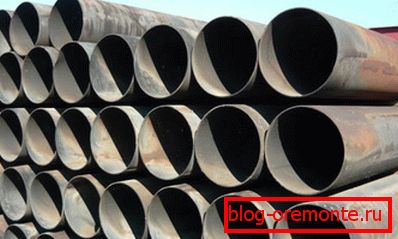

Труби «Ларсена»
Огорожа котловану по СНиП проводиться одним з трьох вищевказаних способів: закручуванням, вбивання або віброзануренням паль (див.також статтю Гвинтові палі для забору - простий і надійний фундамент). У будь-якому з перерахованих вище випадків потрібно попередньо пробурити літерні свердловини.
Якщо говорити про ціни, то на території Москви і області найбільш доступним і дешевим варіантом є шарошечное і шнекове буріння з подальшим зміцненням стінок свердловини глинистим розчином під високим тиском.
Зверніть увагу! За допомогою даних методів можна замовити свердловини глибиною до 25 м! Глина, яка випадає в осад, в значній мірі сприяє зміцненню стінок і гарантує щільність посадки труби.
Невелике пояснення:
- Коливання цін залежить виключно від глибини буріння, категоричності грунту і умов робіт;
- При замовленні монтажних робіт по установці шпунтових огороджень, зверніть увагу на той факт, що ціна вказана тільки на роботи, без урахування вартості самих труб. Перш за все, це пов'язано з тим, що підрядник не знає, які труби ви побажаєте встановлювати в якості шпунта, і яка їхня товщина стінок.
буронабивні палі
Монтаж буронабивных свай
Буронабивні палі є пробурені свердловини, в які опускаються різні види металлокаркасов. Після установки їх заливають: ЦПС (цементно-піщана суміш), бетоном або цементно-водної основою під високим тиском.
Порада! Буронабивні палі можуть зістиковуватися між собою за допомогою буро-дотичних і буро-січних паль, які в сукупності з простими палями утворюють монолітну надміцний конструкцію.
Що стосується цінової політики на буронабивні палі, то тут немає однозначної відповіді. Підрядник зможе вам озвучити ціну тільки після особистої присутності на об'єкті, після оцінки складності робіт і типу грунту.
Зверніть увагу! Крім закачування бетону, ЦСП та цементно-рідкої основи, в основу буронабивних палі можуть вводиться спеціальні ін'єкції, за допомогою яких можна значно підсилити і укріпити конструкцію.
Шпунти в похилому бурінні

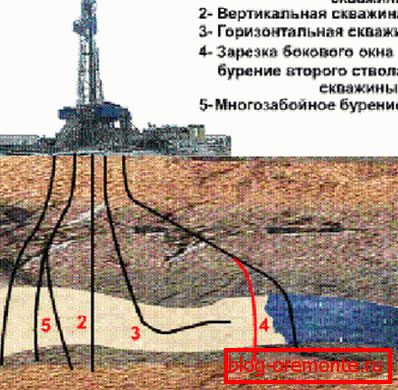

види буріння
Если вы решили построить дом на возвышенности (холме, горе, косогоре), то вам никак не обойтись без данной строительной операции. Этот вид работ производится при помощи специальной буровой установки, способной бурить скважины под углом. Розрахунок шпунтового огорожі котлована производится специалистами на месте (своими руками это делать не рекомендуется, так как небольшая ошибка может привести к фатальным последствиям).
Пристрій шпунтової огорожі

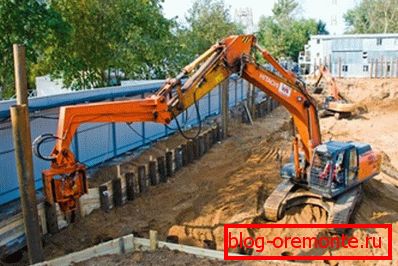

Монтаж ограждения
Отже, вище ми розглянули способи установки шпунтів, їх види і деякі особливості при роботі з ними. Але що вони собою являють? Як вони виглядають?
Якщо заглянути в стару добру радянську енциклопедію, в розділ «пристрій шпунтового огорожі котловану», вам попадеться два значення слова шпунт:
- Шпунт - шпунтова паля, яка отримала в будівельній практиці більш короткий і лаконічну назву. Застосовується при будівництві котлованів, траншей і гідротехнічних споруд;
- Шпунт - поздовжній виступ, який входить до відповідного йому за формою паз. Служить для з'єднання елементів дерев'яних конструкцій (щитів, брусів, дощок і ін.).
Знання пристрою і приклад розрахунку шпунтового огорожі котловану - мабуть, найважливіші елементи в цій справі. Взагалі, шпунтові огорожі являють собою тимчасові конструкції, які формуються з забитих (в заздалегідь пробурені свердловини) паль.
Розрахунок шпунтового огорожі
Програма спину, за допомогою якої можна легко розрахувати шпунтове огорожу
Отже, розрахунок полягає у визначенні необхідного перетину шпунта, в глибині забивання шпунта нижче підстави котловану, а також в добірці розпірок.
Якщо ви хочете розрахувати стійкість і міцність огорожі, то попередньо перед цим необхідно видалити всю воду з дна котловану в процесі установки розпірних кріплень і розробки котловану.
В якості тимчасового огородження об'єкта будівництва можна використовувати звичайні пластикові сітки для огородження спортивних майданчиків (Читайте також статтю Пластикова сітка для огорожі - альтернатива звичним матеріалами).
Існує спеціальна інструкція для будівельників, яка допоможе вам розрахувати шпунтову огорожу для різних типів грунтів (навіть на болотистій або затопленої місцевості).
Зверніть увагу! Якщо ви встановлюєте шпунтове огорожу в супеси або піску, то крім основних розрахунків, необхідно перевірити глибину забивання самого шпунта нижче дна котловану або позначку його розмиву за умовами напливу грунту в котлован під час дощу або відкачування з нього води.
висновок
Незважаючи на гадану простоту цього процесу, установка шпунтов і облаштування котловану досить складна справа, тому краще довірити роботу професіоналам. Якщо ваш котлован розритий в скелях, то можна обмежитися звичайним огорожею (Дізнайтеся також, як зробити фундамент для забору).
Оренда огорожі для будмайданчиків допоможе вам значно заощадити і при цьому виконати всі вимоги інженерів з техніки безпеки. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми. Успіхів!
