Шпунтова огорожа: загальна характеристика

При проведенні будівельних робіт в межах міста, нерідко виникає необхідність забезпечити збереження навколишніх будівель. Для вирішення цієї проблеми застосовують огорожі з шпунтов. Вони ж використовуються і з метою захисту від проникнення грунтових вод на територію будівництва.

У цьому випадку застосовують шпунтове огорожу Ларсен.

Ось так виглядає огорожа з шпунтов

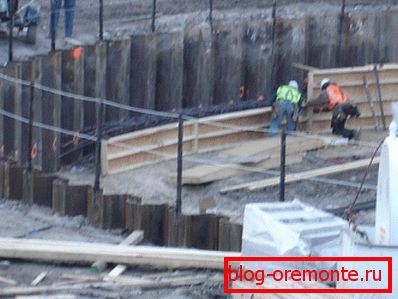

Для цього котловану були використані палі типу Ларсен

Огорожа з шпунтов забезпечує зміцнення грунту. Це особливо важливо, коли є реальна загроза обвалення землі в ході будівництва.

Шпунт - що це

Для початку давайте розглянемо, що таке шпунт. Це просто паля, вбита в землю. Безліч таких стовпів, встановлених одна біля одної, утворюють огорожу.

Роблять їх з металу, залізобетону або дерева. Використання таких конструкцій дозволяє створити на будівництві безпечний простір. А це, в свою чергу, дозволяє прискорити будівництво.

Таке огородження може бути тимчасовим або постійним. Його застосовують для різних видів будівель. Така конструкція може бути зведена з використанням різних видів кріплень.

Причому купувати її не обов'язково. Адже в даний час часто практикується оренда огорожі для будмайданчиків.

види шпунтов

дерев'яні

Їх можна забити лише один раз. Пояснюється це просто. При вилученні з ґрунту дерев'яні стовпи завжди сильно пошкоджуються. Тому і демонтаж шпунтового огорожі з дерева є одноразовим.

У зв'язку з цим, їх багаторазове використання неможливо. Зате ціна їх набагато нижче, ніж у більш стійких побратимів з металу і залізобетону.

На фото - дерев'яні палі

Дерев'яні шпунтіни виготовляють з брусів або дощок. У першому випадку виріб є цілісним, в другому - складовим, збитим з дощок.

металеві

Для їх виготовлення використовуються труби різного діаметру або інший металопрокат. Головна їхня перевага - в многократности використання.

Забивати в грунт і витягувати їх назад можна багато разів. Завдяки цьому шпунтові огорожі з труб цілком успішно здаються в оренду і приносять дохід своїм власникам.

залізобетонні

Используют их однократно. Но причина этого иная, чем в случае с деревянными сваями. залізобетонні столбы для ограждения обычно являются составной частью фундамента. И в первую очередь, именно с этой целью их забивают в землю.

Довжина цих паль не перевищує 15 метрів. Робиться це в практичних цілях. Стовпи більшої довжини важкі в транспортуванні і можуть потріскатися.

Для досягнення високої стійкості, палі забивають в грунт досить глибоко. Причому для досягнення потрібного ефекту потрібен точний розрахунок шпунтового огорожі.

Анкерні і неанкерние

Перший вид застосовується, коли котлован риється повним перерізом. Другий - використовують в разі неможливості встановити анкери через розташованих поблизу комунікацій.

Для утримання неанкерних шпунтов застосовується раскрепітельная система. Вона складається з розпірок, що упираються в раскрепітельний пояс.

Проект виконання робіт (ППР)

Один з головних документів, потрібних для організації будівельних робіт. По суті, це інструкція, де встановлено перелік технологічних правил, а також вимог до екологічної безпеки і охорони праці. Також в ньому закріплені оптимальні терміни виконання робіт і необхідні для цього ресурси.

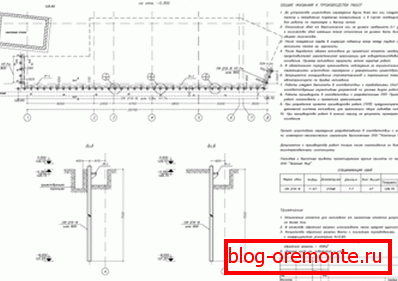

Приклад розрахунку шпунтового огорожі з ППР

Як правило, ППР розробляють генеральні підрядники, які є будівельно-монтажними фірмами. Проекти на окремі види монтажних і будівельних робіт можуть розробляти компанії, що виконують ці роботи.

Перелік робіт по установці

Для того щоб звести огорожу з шпунтов, потрібно провести наступну серію робіт:

1. проектування - на даному етапі оцінюються умови наявної будівельного майданчика і можливі геотехнічні ризики. Також розробляється ППР на пристрій даної конструкції;

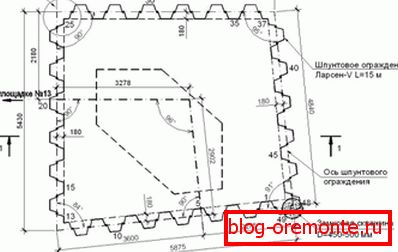

Ось так виглядає пристрій шпунтового огорожі

1. розрахунок конструкції - після того, як на першому етапі була обрана схема котловану, проводиться велика кількість чисельних і аналітичних розрахунків. Розрахунок шпунтових огорож по СНиП за номером 3.02.01-87 дозволяє визначити, наскільки міцною і стійкою стане майбутня конструкція;
2. занурення паль - спосіб, яким це буде реалізовано, визначається ще під час виробництва розрахункових робіт. Це може бути віброзанурення, вдавлення або ударний спосіб;
3. Встановлення додаткових елементів - фіксація елементів кріплення і т.д.

Порада! Установка огорожі з шпунтов - це дуже серйозний захід. Будь-які порушення в ході його проведення можуть призвести до трагічних наслідків. Тому ці дії повинна проводити фірма, що володіє державними ліцензіями на дані види робіт. Крім того, її штат повинні складати тільки кваліфіковані співробітники.

Колекція

Для зміцнення стінок котлованів застосовується забирка шпунтового огорожі. Виконується вона з дощок або листів металу. Згодом її зазвичай використовують як опалубку при бетонуванні підземних конструкцій збудованої споруди.

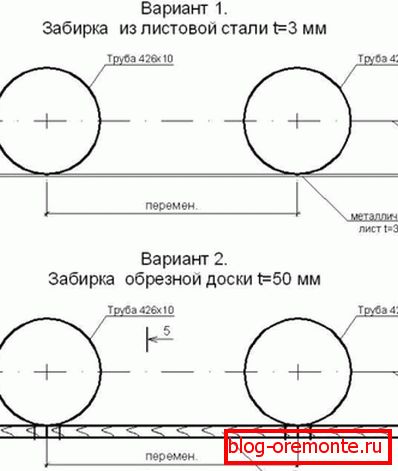

конструкція забирки

Потрібно враховувати, що забирка не є водонепроникною. Тому якщо грунтові води розташовуються вище, ніж дно котловану, то буде потрібно виконати будівельне водозниження.

висновок

Установка огорожі з шпунтов - це аж ніяк не та робота, яку можна виконати своїми руками. Це процес, що вимагає великої кількості знань і спеціальних навичок.

Для складання такої огороджувальної конструкції необхідно в першу чергу провести значний обсяг аналітичної роботи. Потрібні точні розрахунки, засновані на достовірних даних. І тільки після розробки ППР та інших супутніх документів можливий перехід до монтажу всієї конструкції.

Як вже було сказано вище, огорожа з шпунтов - це досить складна річ. Це не пластикові сітки для огородження спортивних майданчиків, які можна встановити вручну. (Див. Також статтю Сітчастий паркан - не тільки дешева альтернатива, а й основний спосіб огородження) Шпунти - складні вироби, для установки яких потрібна спеціальна будівельна техніка.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
