Відкатні ворота з хвірткою: поради по виготовленню

Ворота ще з давніх часів вважалися особою господаря будинку. На них розташовувався герб родини, а міцність матеріалу могла витримати навіть облогу стінобитнихзнарядь.

У теперішній же час при виготовленні воріт своїми руками особливий упор роблять на практичність і можливість автоматизувати весь процес роботи.

Виготовлення та встановлення

Найпопулярнішим типом воріт вважаються відкатні. Вони досить зручні у користуванні, практичні і не займають багато місця при відкриванні. При цьому якщо в них встановити додаткову металеву хвіртку, то в підсумку вийде дуже зручна конструкція.

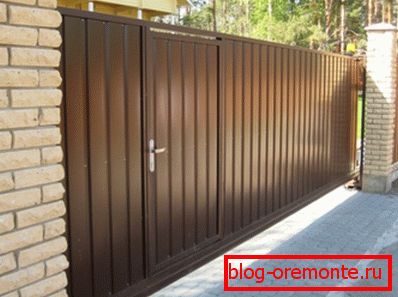

Ворота відкатні з хвірткою виготовлені з металевого профілю

Принцип дії і вимоги до місця установки

Перш за все, варто відзначити, що ворота з відкатним принципом відкривання потребують ідеально рівній поверхні, на якій будуть встановлюватися направляючі. Також необхідно мати досить місця з будь-якого боку від отвору, щоб було, де помістити стулку у відкритому стані.

Саме тому в невеликих приміщеннях або з малим периметром використовують гаражні секційні ворота з хвірткою, які не так вимогливі до простору.

Найчастіше відкатні ворота встановлюють на готові полози, які окремо можна придбати в будівельних магазинах або замовити. При цьому до них додають двигун, здатний забезпечити плавне відкривання, а іноді і редуктор, для зниження числа оборотів.

Деякі вважають за краще монтувати спеціальні системи активізації харчування за допомогою пультів дистанційного керування або прихованих контрольних елементів.

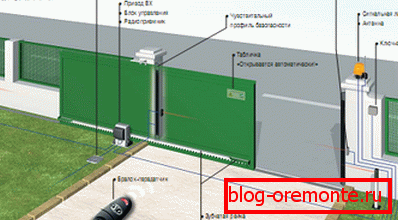

Схематичний проект із зазначенням всіх додаткових елементів і систем автоматичного відкривання

виготовлення каркаса

Однією з найсерйозніших проблем при експлуатації воріт даного типу є висока ймовірність виникнення перекосів, оскільки більшу площу необхідно утримувати мінімальною кількістю металевих каркасів, щоб не обтяжувати вага всієї конструкції.

• Виходячи з розрахунків жорсткості і практичного досвіду, при ширині прольоту 4 м найкраще використовувати профільну трубу 50х50.
• Для початку з неї необхідно зварити каркас, який буде мати параметри воріт. При цьому деякі майстри для більшої надійності воліють виготовляти їх у вигляді половини равнобокой трапеції. Кути такої конструкції будуть в закритому стані служити додатковим посиленням, перебуваючи за надійною стіною.
• Далі необхідно розмістити всередині каркаса ребра жорсткості. При цьому інструкція по монтажу передбачає, що для початку слід розташувати дверний проріз.

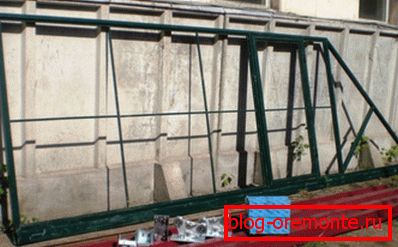

Готовий каркас з встановленої хвірткою і роликами для відкривання

• Хвіртку не варто розташовувати по центру, але і не слід зміщувати занадто близько до країв. Саме тому, спочатку приварюють до каркасу труби, які перетворюють його з трапеції в два трикутника і прямокутник. При цьому вони будуть краями самих воріт.
• Хвіртку розташовують в метрі від однієї з цих труб. Її ширину роблять від 800 до 1000 мм, використовуючи все той же матеріал, що і для самого каркаса. При цьому її габарити виділяють окремо, приварюючи метал до периметру конструкції.
• Таким чином, виходить, що залишається посилити всього 2 метри воріт, що і роблять за допомогою профільних труб, приварюючи їх у вигляді хреста або решітки.

Варіант креслення з деякими розмірами і допусками

• Після цього необхідно встановити петлі на хвіртку. Зазвичай ціна цих пристроїв не сильно велика, тому вибирати варто надійні і якісні деталі, які не економлячи на матеріалі. Їх варто розташовувати таким чином, щоб двері відкривалися всередину, не заважаючи нормальному функціонуванню воріт.
• Потім всю конструкцію обробляють нейтралізатором іржі і гарантують.

Порада! Перш ніж приступати до виготовлення, потрібно зробити креслення. Працювати по ньому буде простіше і позбавить майстра від можливості припуститися помилки в монтажі.

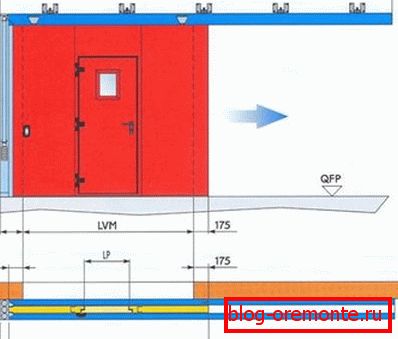

Схема розміщення всіх елементів із зазначенням основних розмірів

Установка рухомих і кріпильних елементів

Даний процес є основним і саме від нього залежить надійність всієї конструкції і функціональність елементів відкривання.

• Перш за все, варто відзначити, що для більшої міцності і підвищення експлуатаційного терміну слід використовувати заводські рухливі елементи, які слід встановити на готову конструкцію.
• Зазвичай всередині кожної упаковки з ними існує інструкція, детально описує, як функціонує конкретна модель. Однак спеціальний каркас для неї доведеться робити в будь-якому випадку.

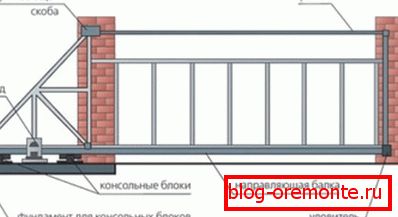

Типова схема установки рухливих елементів на ворота

• Для початку необхідно зварити раму по довжині воріт. Її за допомогою спеціального кріпильного матеріалу у вигляді анкерних болтів або посилених ударних дюбелів закріплюють на внутрішній стороні паркану, з того боку, де будуть знаходитися ворота при відкритті.
• Як ребра жорсткості всередині рамки можна приварити по діагоналі додаткову поперечину, але так, щоб вона не заважала відкриває пристрою.
• Саме на цей каркас необхідно змонтувати відповідно до керівництвом по експлуатації рухливі елементи заводського виробництва. На них потрібно змонтувати кістяк воріт і вставити в нього раму двері.
• Потім встановлюють двигун і керуючі елементи, ховаючи дроту в протипожежні гофровані шланги.

Порада! При відкриванні воріт вся конструкція перетворюється в досить хитке пристрій. При цьому відкрита в них хвіртка може значно послабити і без того хитке положення, послаблюючи всі рухомі елементи, скорочуючи термін їх експлуатації. Тому рекомендується встановлювати на двері спеціальний контролер, який не дає спрацьовувати автоматиці при відкритому стані.

Розміщення всіх елементів електричної системи відкривання

Профилированный лист

Подальше виготовлення воріт полягає в установці на каркас листів металевого профілю. При цьому зазвичай використовують матеріал в 3 мм завтовшки, що дозволяє зробити досить міцний і надійний каркас.

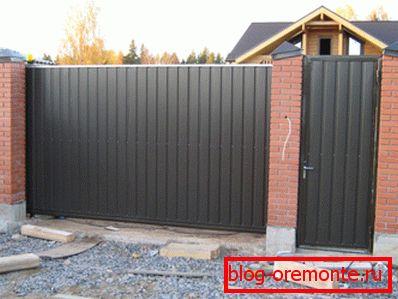

Типовий металевий профіль для заборів

Окремо варто відзначити той факт, що існує велика кількість різновидів цього профілю. У магазинах будівельних матеріалів можна знайти навіть спеціальні листи, призначені саме для воріт і парканів. Вони відрізняються особливим видом профілювання і антикорозійним покриттям.

Існують і такі види цього матеріалу, на які наносять різні зображення і навіть фото. При цьому якість такого малюнка настільки велике, що він практично не вигоряє на сонці і добре переносить різні атмосферні впливи.

Закріплюють такий лист на каркасі за допомогою спеціальних саморізів із захистом від викручування або болтів. Капелюшки такого кріпильного матеріалу зазвичай вибирають під колір поверхні металевого профілю, а іноді просто розфарбовують.

Порада! Найкраще вибирати металевий профіль з нанесеним зображенням. Воно не тільки буде красиво виглядати на воротах, але і послужить додатковим захистом. При цьому ціна такого матеріалу не набагато дорожче, ніж типового металу для виготовлення забору.

Металевий профіль з нанесеним зображенням

висновок

Переглянувши відео в цій статті можна впевнено резюмувати, що виготовлення воріт є досить простим процесом. Однак він вимагає суворого дотримання правил монтажу та інструкції до відкривається елементам. Також необхідно враховувати, що для виконання роботи будуть потрібні спеціальні навички та інструменти, що дозволяють працювати з металом.
