Висота огорожі сходів і інші вимоги до їх конструкції

Тема цієї статті - сходи і огорожі для них. Якою має бути висота сходових огороджень по СНиП? Що кажуть про сходи протипожежні вимоги і будівельні правила? Давайте спробуємо отримати відповіді на ці питання.

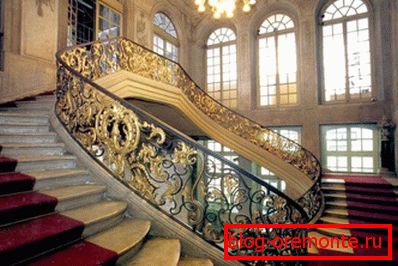

І будівельники сірих бетонних багатоповерхівок, і архітектори розкішних палаців дотримуються певні норми, пов'язані з безпекою мешканців. Про них ми і поговоримо.

Цільова аудиторія

Кому адресована ця стаття? Зрозуміло, перш за все, будівельникам, проектувальникам і власникам приватних будинків.

При складанні проекту багатоквартирного будинку залучаються, як правило, фахівці, і так володіють необхідною законодавчою базою. Разом з тим необхідність оформлення будівлі для присвоєння йому адреси та оформлення прописки змушує дотримуватися всіх формальних вимог.

Зверніть увагу: незважаючи на деяку плутанину в діючих нормативних документах, велика частина інструкцій писалася десятиліття назад і орієнтована, перш за все, на вашу ж безпеку. Не варто ставитися до всіх чинних норм з іронією.

Разом з тим в статті буде наведено ряд вимог, актуальних для багатоквартирних будинків і адміністративних будівель - просто для того, щоб не залишити нічого важливого за межами нашої уваги.

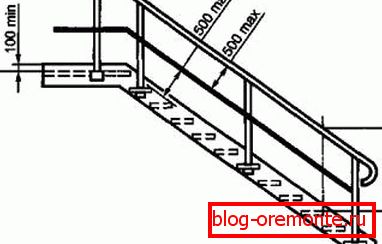

В основі всіх норм, незалежно від типу будівель - будова і пропорції людського тіла.

перелік вимог

Багатоквартирні, громадські та адміністративні будівлі

Отже, якою має бути висота огороджень сходів, покрівель, балконів, лоджій і майданчиків різного призначення?

Їх регламентує кілька нормативних документів.

Федеральний закон №123-Ф3

Закон від 22.06.2008 «Технічний регламент про вимоги пожежної безпеки» в статті 90 вказує на наступні вимоги:

• У будинках з ухилом покрівлі 12 градусів і менше при висоті більше 10 метрів, а також в будівлях з великим ухилом покрівель при висоті понад 7 метрів огорожу по периметру покрівлі є обов'язковим.

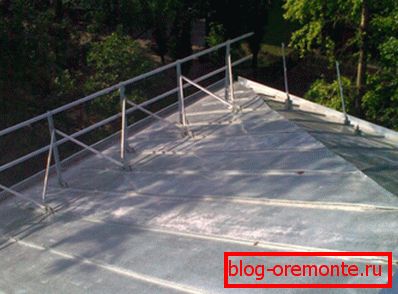

Огорожа по периметру покрівлі.

• Крім того, огородження незалежно від висоти повинно бути передбачено для експлуатованих покрівель, лоджій, зовнішніх галерей, балконів, зовнішніх сходових маршів і майданчиків.

СНиП 31-03-2001

У статті 5.15 санітарних норм і правил «Виробничі будівлі» обмовляється, що в будівлях з внутрішніми водостоками огорожею може служити парапет. Його мінімальна висота - 60 сантиметрів. Парапет меншої висоти нарощується ґратчастим огорожею до горезвісних 0,6 метра від поверхні даху.

СНиП 31-01-2003

В СНиП «Будівлі житлові багатоквартирні» огорож присвячені два різних розділу.

Згідно з пунктом 7.2.14 аварійні виходи з мансардних поверхів на покрівлю обов'язково забезпечуються майданчиками і перехідними містками. І самі майданчики, і містки, сходові марші і покрівля, тераси і будь-які потенційно небезпечні переходи повинні огороджуватися.

При цьому висота огороджень повинні бути не менше 120 сантиметрів. У нормативному документі міститься ще три важливі вимоги:

• Огородження повинні бути безперервними. Попросту кажучи, вертикальні стовпи (балясини) повинні обов'язково забезпечуватися горизонтальними перемичками.
• Сходові марші та площадки забезпечуються поручнями.
• Мінімум горизонтального навантаження, яку зобов'язана витримувати огорожу - 0,3 кН / м, або трохи менше 300 кілограмів на погонний метр.

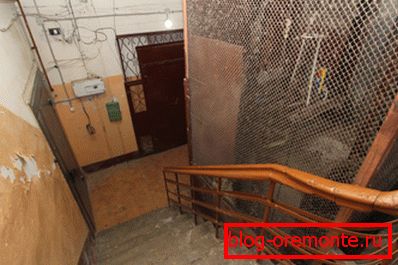

Пошкодити такі перила важко навіть навмисно.

Пункт 8.11 просто ще раз нагадує, що всі експлуатовані покрівлі, сушарки, спортивні майданчики та інші відкриті відвідувані площі повинні відповідати вимогам безпеки. Огороджуватися.

СНиП 31-05-2003

Пункт 7.3 санітарних норм «Громадські адміністративні будівлі» вимагає обгородити всі небезпечні місця поручнями і огорожами (наприклад, алюмінієвими) висотою не менше 90 сантиметрів, що попереджають падіння. Ймовірно, менша мінімальна висота огорожі сходів в цьому випадку пов'язана з тим, що в адміністративних установах діти рідко бігають по сходах і покрівель.

І тут потрібна наявність поручнів; і тут перила повинні витримувати не менше 300 кілограмів на погонний метр по горизонталі.

Цікаво: вимога до міцності може здатися надмірним. Однак згадайте: завдяки інерції людина при зіткненні зі статичним об'єктом може впливати на нього з силою, багаторазово перевищує власну вагу.

СНиП 31-06-2009

Для перил і огороджень сходів громадських споруд і будівель актуальні кілька пунктів:

3.24. На покрівлі, якщо вона вище 10 метрів, необхідно огорожу. Причому суворо сталеве і відповідне ГОСТ 25772.

5.10. Якщо в одному приміщенні підлогу має перепад висоти більше метра - по периметру піднесення передбачається огорожу висотою не менше 90 см. Там, де можуть бути присутніми діти, висота збільшується до 1,1 метра.

Однак: звернену до залу для глядачів сторону сцени НЕ огороджують.

5.12. Сходи, балкони, лоджії, тераси та інші потенційно небезпечні майданчики огороджуються. І тут мінімальна висота перил дорівнює 90 сантиметрам; і тут потрібні поручні; і тут лімітується мінімальна міцність. Зрозуміло, тими ж 300 кілограмами на погонний метр.

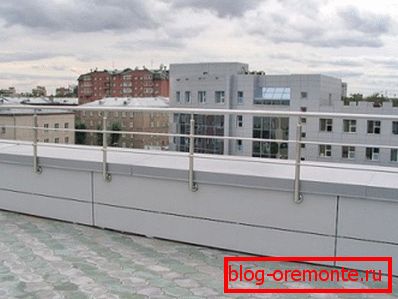

Огорожа експлуатованої покрівлі.

СНиП 21-01-97

Тут регламентуються вимоги з точки зору протипожежних норм. В общем-то, СНиП в пункті 8.11 дублює згаданий першим федеральний закон 123-Ф3:

• При ухилі покрівлі до 12 градусів включно і висоті більше 10 метрів, а також при ухилі більше 12 градусів і висоті понад 7 метрів покрівля огороджується. Вимоги до огорожі відсилають нас знову-таки до ГОСТ 25772.
• Експлуатовані покрівлі, сходи, балкони, лоджії і сходові майданчики огороджуються відповідно до вимог того ж стандарту незалежно від висоти.

ГОСТ 25772-83

Завершує цей, потрібно визнати, досить нудний перелік державний стандарт на сталеві перила та огородження. Потрібно домовитися про те, що до вимог безпеки він пов'язаний лише частково. Стандарт прийнятий, як нескладно помітити по його найменуванню, в 1983 році і покликаний регламентувати, перш за все, виробництво огорож в промислових масштабах - якість і допуски.

Давайте спробуємо витягти з його тексту найбільш важливу для нас інформацію.

Ефективна висота сходового огородження (від нижнього поздовжнього елемента до верхньої точки) дорівнює:

• Для внутрішніх сходів - 800 міліметрів (при цьому висота від точки кріплення огородження до маршу до верхньої точки огорожі по вертикалі повинна бути дорівнює як мінімум 900 міліметрів).
• Для зовнішніх сходів - 1100 мм (1200 від рівня маршу).
• Для сходових маршів в дошкільних установах - 1180 міліметрів.

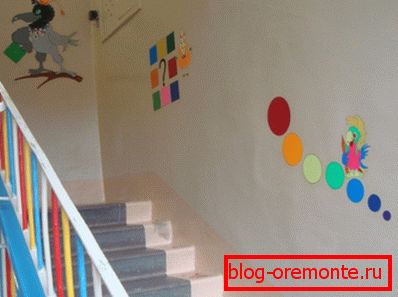

Сходовий марш в дитячому саду.

Висота перил у сходового майданчика:

• Всередині будівлі - 800 міліметрів (900 від поверхні майданчика).
• Зовні будівлі - 1100 міліметрів при висоті від поверхні майданчика 1200.
• Нарешті, в дошкільних закладах перила повинні бути висотою 1180 міліметрів.

огородження балконов:

• При висоті будівлі менше 30 метрів (що відповідає 10 поверхах) - 1000 міліметрів від рівня підлоги;
• При висоті будівлі понад 30 метрів - 1100 міліметрів.
• У дошкільних освітньо-виховних установах - 1200 міліметрів.

Нарешті, даху без парапету огороджуються гратчастими сталевими поручнями висотою 60 сантиметрів.

одноквартирні будинки

конструкція сходів

При будівництві будинку своїми руками буде дуже корисна багатослівна, але вельми інформативна інструкція, викладена в СНиП 31-02.

• Як мінімум одна внутрішні сходи між кожною парою поверхів житлового будинку повинна мати ширину не менше 90 сантиметрів. Вимога пов'язана з можливостями евакуації при пожежі.

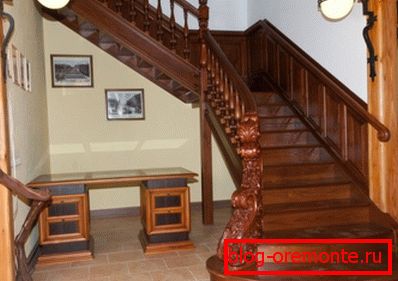

Якщо зовнішній вигляд може бути будь-яким, то ширина ступенів лімітована вимогами пожежної безпеки.

• Максимальний ухил внутрішніх сходів - 1: 1,25. Мова знову-таки йде про зручність евакуації із задимленого під час пожежі будівлі.
• У кожному сходовому марші сходинки повинні мати однакові розміри - ширину і висоту. При цьому їх кількість на один марш не повинно перевищувати 18-ти.
• Для внутрішніх сходів рекомендується висота сходинки від 125 до 200 міліметрів, ширина від 210 до 355 мм.
• Довжина і ширина кожної сходової площадки повинні бути не менше ширини пов'язаною з нею сходи.
• Якщо зовнішні сходи закінчується майданчиком, на яку відкривається двері, ширина площадки повинна перевищувати ширину дверей. Здається, причини вимоги не потребують пояснень.
• У криволінійних сходів ширина ступенів по центру повинна бути не менше 20 сантиметрів, а у вузькій частині - 15 см.

Зверніть увагу: для гвинтових конструкцій цю вимогу часто нездійсненно в принципі - просто в силу їх влаштування. Сходинки наварені навколо порівняно тонкої колони.

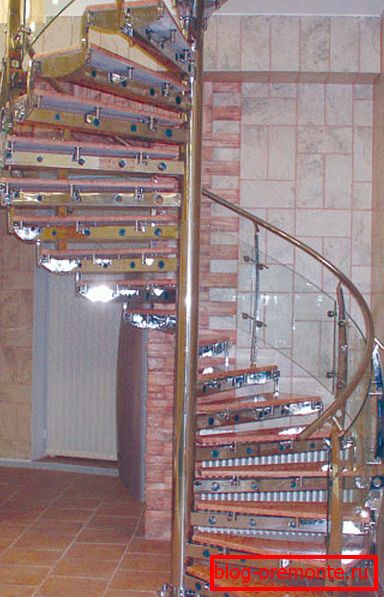

Якщо збільшити ширину сходинки у колони, сходи стануть незручною і непривабливою.

• Дерев'яні зовнішні сходи не можуть стикатися з грунтом, якщо вони не оброблені антисептичним складом.

пандуси

І їх конструкція теж регламентується тим же склепінням санітарних норм і правил. Теж, зрозуміло, з міркувань безпеки.

• Внутрішні пандуси повинні мати ухил не більше 10 градусів, зовнішні - не більше 12.
• Ширина внутрішнього пандуса не повинна бути менше ширини примикають прорізів, коридорів і сходів.
• Для зовнішнього пандуса мінімальна ширина дорівнює 1 метру.
• Там, де на пандус відкриваються отвори, робляться горизонтальні площадки. Їх ширина дорівнює ширині решти пандуса; довжина перевищує ширину прорізу як мінімум на 30 сантиметрів з кожного боку.
• Перед прорізами з торців пандуса робляться горизонтальні площадки завдовжки 90 сантиметрів і більше.

огородження

Будь-яке піднесення в 600 міліметрів і вище повинно огороджуватися.

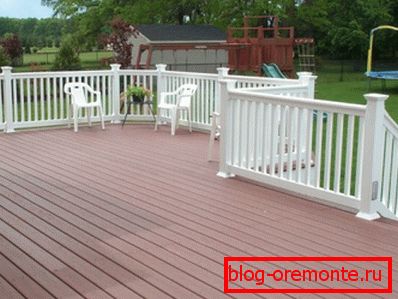

На фото - дерев'яні перила по периметру невисокою тераси.

Вимога поширюється не тільки на балкони, тераси і галереї. У список входять:

• Будь-яка зовнішня сходи з трьома і більше сходинками і будь-який пандус за умови, що різниця в висоті між грунтом і верхньої їх точкою дорівнює або перевищує 600 міліметрів.
• Межі перекриття навколо внутрішнього сходового отвору.

При цьому:

• Висота будь-якого внутрішнього або зовнішнього огородження повинна бути не менше 90 сантиметрів.
• Для балконів, лоджій, зовнішніх сходів і терас з висотою поверхні від рівня грунту понад 1800 міліметрів вимоги жорсткіші: мінімумом є 1070 міліметрів.

Пара вимог пов'язана з безпекою дітей:

1. Будь-який отвір в огорожі не повинен бути ширше 10 сантиметрів. На жаль, частою причиною нещасних випадків є спроби дитини просунути голову в решітку або між балясинами.
2. Жоден елемент не повинен давати можливості перелізти через перила. Схильність дітей до форсування перешкод (включаючи досить складні) - ще один головний біль молодих батьків.

Нарешті, якщо застосовується скло - воно повинно бути абсолютно безпечним. У список рекомендованих входять багатошарове, загартоване і армоване скло. На жаль, ціна квадратного метра будь-якого з цих матеріалів куди вище, ніж у звичайного скла аналогічної товщини.

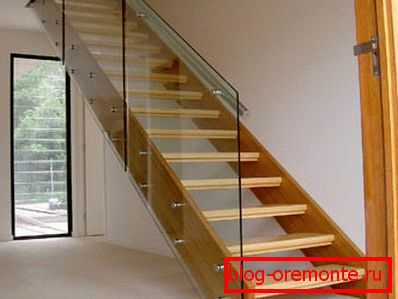

Гартоване скло, навіть розбиваючись, розлітається буквально в крихту. А ось при падінні через розбите огорожу зі звичайного скла важкі порізи неминучі.

Перила та поручні

Вони обов'язково передбачаються:

• Як мінімум з одного боку сходи шириною менше 110 сантиметрів і з обох сторін при більшій ширині.
• З обох сторін криволінійних сходів.

Поручні не потрібні для внутрішніх сходів з кількістю щаблів не більше двох і зовнішніх з кількістю щаблів не більше трьох.

Увага: виняток - випадок, коли передбачається рух по сходах людей з обмеженою рухливістю.

Є ще ряд вимог, пов'язаних з поручнями і перилами.

• Як мінімум один з них повинен бути безперервним по всій довжині сходів. Виняток - випадки, коли перила розриваються дверними отворами.
• Поручень не повинен виступати за кінець захисного засобу не більше ніж на 30 сантиметрів.
• Висота поручня в огорожі для сходів або пандуса - від 800 до 1000 міліметрів, для майданчика - від 800 до 1100 міліметрів.
• При наявності в будинку маленьких дітей рекомендується установка другого поручня відповідної висоти.
• Якщо поручень кріпиться з боку стіни, між ним і її поверхнею повинна залишатися відстань не менш 40 міліметрів.
• При цьому будь-які огороджувальні конструкції не повинні знижувати ширину сходового маршу щодо необхідної більш ніж на 100 міліметрів.
• Максимальна відстань між точками кріплення поручнів або перил - 1200 міліметрів.

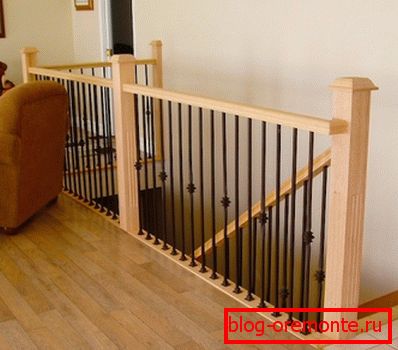

В такому конструктивному виконанні про надійність кріплення перил можна не турбуватися.

• При цьому перила в кожній точці кріплення повинні кріпитися як мінімум двома шурупами, проникаючими в їх матеріал як мінімум на 3 сантиметри.

висновок

Шановний читач, у вас не закрутилася голова від списку вимог лише до одного розділу будівництва? Хороша новина в тому, що санітарні норми носять рекомендаційний характер. Однак їх виконання - в ваших інтересах.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми. Успіхів в будівництві!
