Ворота з рабиці в 3 етапи - просто, швидко і красиво

Не у всіх є можливість замовити красиві ковані ворота, та й не завжди це потрібно, іноді ворота з рабиці виглядають куди доречніше. Чимала економія на матеріалах і можливість виконати всі роботи самостійно зробить виготовлення воріт ще і економічно вигідним заходом.

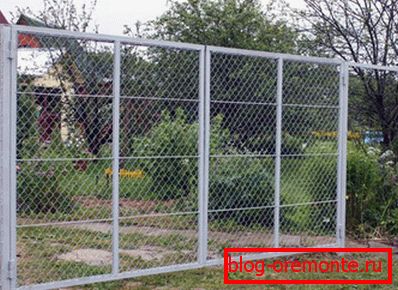

Ворота з сітки

Продумуємо конструкцію і підбираємо матеріал

Для виготовлення і установки воріт знадобиться:

• профільна труба - вона утворює каркас конструкції, прямокутне або квадратне розтин зручно при складанні. Для зовнішнього каркаса можна взяти трубу великого перетину, орієнтовно 50х40 мм або 60х40 мм, для внутрішніх перемичок можна взяти трубу тонший - 20х30 мм. Як варіант каркас можна зробити і з дерева, але жорсткість і довговічність конструкції буде нижче, ніж у металевого;

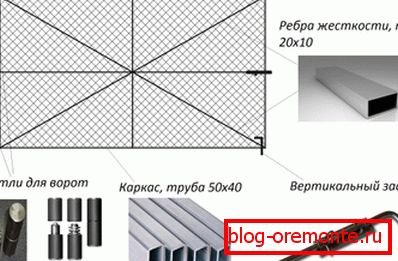

Основні елементи воріт

Зверніть увагу! Ворота повинні бути жорсткими, але в той же час і не дуже важкими, зайве навантаження на петлі нам не потрібна. З огляду на те, що обшивати каркас ми будемо сіткою рабицей, вага конструкції не повинен перевищувати 70-100 кг.

• обшивати каркас будемо сіткою рабицей. Якщо рабиці немає, можна використовувати що завгодно, починаючи від полікарбонату і металочерепиці і закінчуючи деревом;
• знадобиться як мінімум 4 навісу, Розсувні ворота зажадають по 2 навісу на кожну стулку;
• також потрібен хоча б найпростіший замок / засув.

З огляду на умови роботи сітку найкраще купувати оцинковану. Захисне покриття вбереже її від корррозіі. А найкраще відразу після складання пофарбувати метал захисною фарбою, так іржа гарантовано не знайде лазівку.

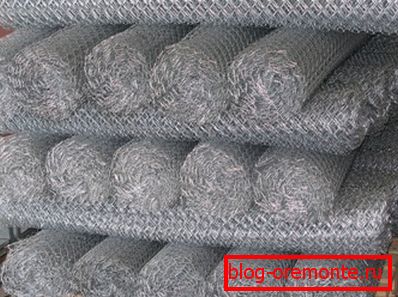

На фото - оцинкована рабиця

Що стосується конструкції, то особливих складнощів тут немає, основа стулки - прямокутник або квадрат, його будемо збирати з труби великого перерізу. Але сама по собі така конструкція буде крихкою і якщо її не посилити, то навіть невелика вітрове навантаження викличе деформації в кутах.

Щоб цього не сталося встановлюються перемички з труби меншого перетину. В результаті при скручуванні жорсткість зростає в рази. Оптимальний варіант - пустити елементи жорсткості по діагоналі і по центру каркаса.

Збірка і установка

Зазвичай такі ворота позиціонуються як садові, дачні зовнішній вигляд у них непрезентабельний, але на дачі це і не потрібно. Тому будемо виходити з того, що всі роботи виконує одна людина.

Сборка каркаса

Трубу можна нарізати хоч болгаркою, хоч ручною ножівкою по металу, головне - не промахнутися з розміром. Найскладніше на цьому етапі - дотримати геометрію, потрібно на рівній поверхні викласти контур стулки воріт і приступати до зварювання.

Зверніть увагу! Укладати раму на землю і зварювати в такому положенні не варто. Краще потурбуватися виготовленням стапеля, який складається з декількох невеликих лавок, встановлених так, що їх поверхня знаходиться в одній площині.

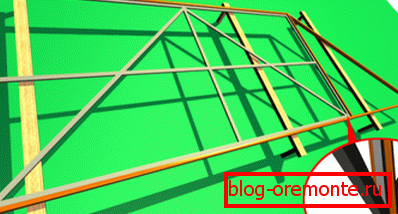

Стапель і рама, встановлена ​​на ньому

Зі зварювання особливих секретів немає, пораджу хіба що очистити від фарби місце стику. Ворота для дачі з рабиці повинні бути захищені від вологи, а отвори на торцях - потенційне слабке місце у всій конструкції. Якщо просто заварити їх, то внутрішній простір труби не буде вентилюватися, що може з часом створити всередині ідеальні умови для корозії.

Тому надходять у такий спосіб:

• у верхній частині (там, де є ризик потрапляння опадів всередину труби) кінці труб запиливают під кутом 45% і варять встик;

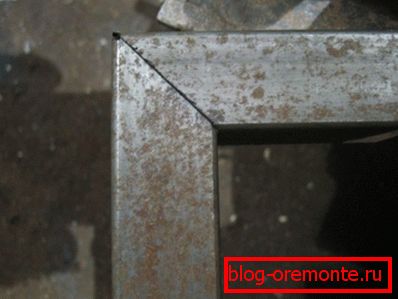

Верхні кути зварюються встик під кутом 45 °

• в нижній же частині отвори залишають відкритими, через них і буде виконуватися вентиляція внутрішнього простору каркаса.

До і після зварювання обов'язково контролюємо геометрію стулки. Досить проміряти з точністю до 0,5-1,0 см її діагоналі. Перекіс буде видно відразу.

Петли для ворот

Повинні бути досить міцними, щоб витримати навантаження від стулок. Ворота для дачі з сітки рабиці хоч і важать мало в порівнянні з кованими аналогами, але кілька десятків кілограм все ж будуть діяти на петлі на протязі всього терміну експлуатації.

Від правильного підбору петель і їх установки залежить не тільки довговічність воріт, але і кут, на який вони будуть відкриватися. Не так давно мій сусід якраз припустився такої помилки - через неправильну установку петель ворота у нього відкривалися навіть менше ніж на 90 °, з огляду на те, що зробив він їх не дуже широкими, виїжджати з ділянки було не дуже зручно.

Ворота з сітки рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

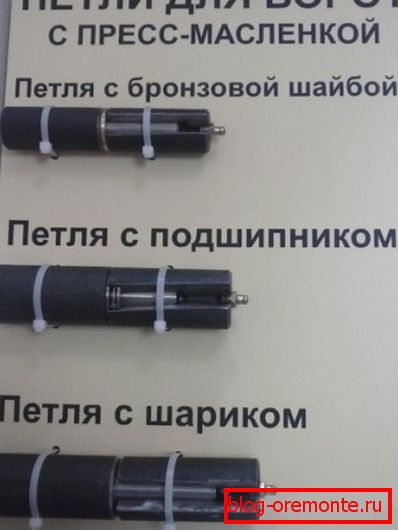

Різні варіанти петель

Кут відкривання залежить від того, як буде розташована петля. Єдино правильний варіант - в напрямку відкривання орних воріт, петлі кріпляться на самий край рами так, щоб приблизно на? діаметра вона виступала за межі рами. Це дозволяє уникнути щілин між рамою воріт і стовпчиком, а кут відкривання буде більше 100 °.

Що ж стосується кріплення, то до рами петлі потрібно кріпити ще в момент її збору (тобто на стапелі), особливу увагу приділяємо співвісності верхньої і нижньої петлі. При варінні петель потрібна буде примірка, так що робити це краще за все ще до приварювання ребер жорсткості до каркасу.

Обшивка каркаса і установка запорів

Найнадійніший варіант кріплення сітки - її приварка по периметру каркаса. Деякі вирішують це питання інакше, наприклад, за допомогою пластикових стяжок або дроту - сітка просто прив'язується по периметру. Але таке кріплення ненадійно, стяжки легко можуть порватися, а дріт проржавіти.

Саме тому я б порадив зупинитися на приварок сітки до каркаса. Проблема тільки в тому, що саму дріт сітки зварювальний апарат легко понюхає, тому по периметру рами через сітку пропускається металевий пруток, який і приварюється до профільної трубі. Можна те ж саме зробити і з ребрами жорсткості.

Пруток приваривается к каркасу

Запори вибираємо найпростіші - навісний замок і засув з внутрішньої сторони. Якщо стулки вийшли досить довгими, то можна в нижній частині поставити пару вертикальних засувів. До рами приварюються петлі, а в землю бетонуються труби з внутрішнім діаметром трохи більше, ніж діаметр засувів, трубки потім обрізаються врівень з поверхнею землі.

Остаточний етап - ретельна обробка зварних швів і їх фарбування захисною фарбою.

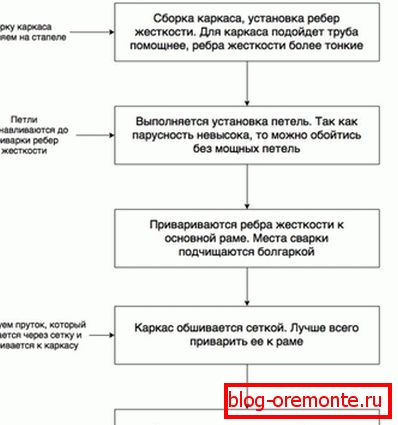

Основні етапи виконання робіт

висновок

Ціна триметрових орних воріт з обшивкою з сітки становить близько 2500 грн (6-8 тис. Рублів). Якщо виключити з переліку робіт зварювання, то всі інші операції може виконати будь-яка людина, навіть без досвіду роботи з металом, так що особливого сенсу платити за готові ворота немає. Краще спробувати зробити їх самостійно, це і час заощадить, і гроші, навіть з урахуванням того, що доведеться якусь суму заплатити зварнику.

На відео в цій статті показаний приклад зварювання каркаса під орні ворота.

У коментарях можете поділитися своїм досвідом роботи з металом і проектування / створення орних воріт із сітки рабиці.
